在电子电路设计、元器件选型过程中，MOS管是最常用的开关/放大器件之一，而N沟道（N-MOS）和P沟道（P-MOS）的选择，直接决定电路能否稳定工作、成本是否可控，甚至会不会出现“烧管”隐患。很多人选型时只看参数，忽略沟道类型的核心差异，最终踩坑返工、调试反复。今天就从原理、场景、选型技巧三方面，帮你彻底理清两者的区别，选对不踩坑。

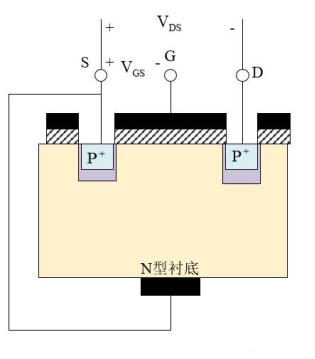

一、先搞懂核心差异：原理层面的本质区别
MOS管的核心是“电场控制导电”，沟道类型的不同，本质是载流子类型、导通条件、电路接法的差异，这是所有选型的基础。
1. 载流子与导通速度：决定性能上限
•N-MOS：载流子是电子，电子的迁移率远高于空穴（P-MOS载流子）。简单说，电子跑的更快，所以N-MOS的开关速度更快、高频性能更好，适合高频开关、快速响应的场景。
•P-MOS：载流子是空穴，迁移率低，开关速度慢、高频损耗大，仅适合低频、低速开关的简单场景。
2. 导通条件：高低电平控制的核心逻辑
MOS管导通的关键是“栅源电压（Vgs）达到阈值”，但N、P-MOS的导通电平完全相反，这是电路接线和控制的核心：
| 类型 | 导通条件（Vgs） | 常用控制逻辑 | 截止状态 |
| N-MOS | Vgs > 导通阈值（正电压） | 高电平导通 | 低电平截止 |
| P-MOS | Vgs < 导通阈值（负电压） | 低电平导通 | 高电平截止 |
举个通俗例子：N-MOS像“高电平开门”，给高电压就通电；P-MOS像“低电平开门”，拉低电压就通电，反之则断电。
3. 电路接法：源极接地/接电源的固定逻辑
这是选型时最容易踩坑的点，不同沟道类型对应固定的电路连接方式，接反直接无法工作：
•N-MOS：源极（S）必须接地，漏极（D）接负载电源正极。控制时，栅极（G）输入高电平，Vgs为正，管导通。
•P-MOS：源极（S）必须接电源正极，漏极（D）接负载。控制时，栅极（G）输入低电平，Vgs为负，管导通。
简单记：N-MOS“源极接地”，P-MOS“源极接电源”，这一规则决定了两者在电路中的适用场景。
二、场景化选型：看应用场景选对不选贵
了解原理后，核心看“电路拓扑、控制难度、成本需求”三大维度，不同场景选对应沟道类型，效率和成本双优。

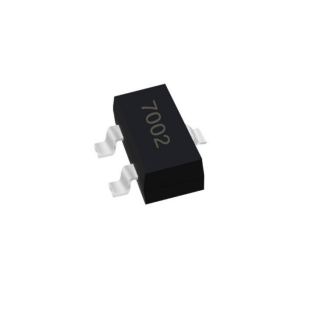

1. 首选N-MOS的场景：90%的常用开关场景
N-MOS因导通电阻低、开关快、成本低，是绝大多数场景的首选，尤其这些情况：
•低端开关（负载接地）：负载一端接电源，另一端接MOS管漏极，源极接地。比如LED指示灯、小电机接地控制、传感器供电开关，直接用N-MOS，接线简单、控制方便。
•高频开关场景：如开关电源、PWM调光、逆变器、高频加热设备，N-MOS的高频特性能减少损耗，提升电路效率。
•大电流/大功率场景：N-MOS更容易做到低导通电阻（Rds(on)），大电流下发热少，稳定性更强，适合电机驱动、大功率电源、汽车电子等大负载场景。
•逻辑控制电路：数字电路中，N-MOS更适配CMOS逻辑的低电平控制，兼容性更好。

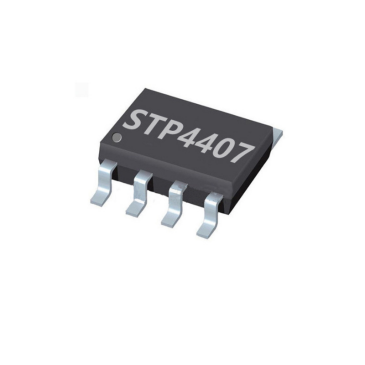

2. 只能选P-MOS的场景：高端开关的刚需
P-MOS虽然性能稍弱，但在高端开关（负载接电源正极）中无可替代，这也是唯一必须选P-MOS的场景：
•高端开关（负载接电源）：负载一端接地，另一端接电源正极，需要控制电源正极的通断。比如电池供电设备的电源总开关、汽车电子中电池到负载的供电控制，必须用P-MOS。因为N-MOS源极接地，无法直接控制电源正极，强行接会导致Vgs无法达到导通阈值，管子永远截止。
•低压、小电流、低频场景：如小型便携设备（蓝牙耳机、智能手环）的电源开关，对速度要求低，只需简单通断，P-MOS成本低、接线更适配。
3. 避坑提醒：这些错误选型千万别犯
1.低端开关选P-MOS：完全没必要，不仅控制复杂（需要负电压驱动），还会增加成本和电路复杂度，纯属画蛇添足。
2.高端开关选N-MOS：绝对不可行，N-MOS源极必须接地，无法控制电源正极，管子无法导通，电路无输出。
3.高频场景选P-MOS：P-MOS开关速度慢，高频下损耗大，会导致发热严重、效率低，甚至烧毁器件。
4.忽略阈值电压（Vgs(th)）：N-MOS的Vgs(th)一般为2-4V，控制时要保证Vgs远大于阈值，确保完全导通；P-MOS同理，避免半导通状态导致发热。
三、进阶选型技巧：除了沟道类型，还要看这些参数
选对沟道类型只是第一步，结合参数精准匹配，才能真正“不踩坑”，核心关注4个关键参数：
1. 漏源电压（Vds）：匹配电路供电电压
Vds是MOS管能承受的最大电压，必须大于电路的最大供电电压，并留1.2-2倍余量。比如12V电源供电，选Vds≥24V的MOS管，避免过压击穿。
2. 导通电阻（Rds(on)）：决定发热和功耗
Rds(on)越小，MOS管导通时的损耗（P=I²×Rds(on)）越小，发热越少。
•大电流场景（如10A以上）：优先选Rds(on)≤10mΩ的N-MOS，减少发热。
•小电流场景：Rds(on)≥50mΩ也可满足需求，无需追求过低。
3. 漏源电流（Id）：匹配负载最大电流
Id是MOS管能长期稳定工作的最大电流，必须大于负载的最大工作电流，同样留余量。比如电机额定电流5A，选Id≥10A的MOS管，避免过流烧管。
4. 栅源电容（Cgs）：影响开关速度
Cgs越小，开关速度越快，高频损耗越低。高频场景（如MHz级PWM）优先选Cgs小的N-MOS；低频场景（如kHz以下）可忽略该参数。
四、总结：3句话搞定选型
1.看拓扑选沟道：负载接地→选N-MOS（低端开关）；负载接电源→选P-MOS（高端开关），这是核心前提，接反必翻车。
2.看性能选参数：高频、大电流、大功率→N-MOS+低Rds(on)+高Id；低频、小电流、便携场景→P-MOS即可，兼顾成本。
3.留余量保稳定：Vds、Id等参数务必留1.2-2倍余量，避免极端工况下器件损坏，减少后期调试成本。
MOS管选型没有“绝对的好坏”，只有“适配的选择”。先明确电路拓扑和场景，再结合沟道类型和核心参数筛选，就能轻松避开90%的选型坑，让电路稳定高效运行。
