摘要：氧化铝作为工业核心无机非金属材料，广泛应用于冶金、电子、环保、陶瓷等领域，是国内产业升级关键基础原料。氧化铝生产工艺连续性强，厂区10kV变配电系统稳定直接决定生产线安全生产效率。本文以东方希望北海合浦氧化铝重点项目为例，采用安科瑞ASD500智能操控装置、ATE400无线测温传感器、APD300-L局部放电监测设备，全方位监测开关柜运行状态、电气接点温度、内部局部放电隐患，有效规避绝缘老化、接点过热、设备故障停电风险，为大型铝业循环经济项目筑牢电力安全屏障。
关键词：氧化铝、智能操控、无线测温、开关柜局放
一、概述
本项目坐落于广西北海市合浦县，属于北海市核心铝工业循环经济重点工程。项目一期规划年产480万吨氧化铝，联动本地绿色生态铝项目形成规模化产能，整体年产值预估可达700亿元，强力助推区域铝产业链一体化发展。
项目依托临海港口区位与海外铝土矿资源优势，贴合广西铝产业发展布局，打造绿色低碳循环产业体系。建成后可联动电解铝、光伏玻璃等上下游产业，大幅提升本地铝资源深加工转化率。项目于2025年6月正式开工建设，厂区10KV中压配电站全面搭载安科瑞电气智能监测设备，实现开关柜环境、开关状态、接点温度、局部放电全天候在线监测管控。
二、产品需求、配置方案及产品介绍
2.1产品需求
结合氧化铝厂区高负荷、不间断生产用电特性，10kV高压开关柜需配套三类智能监测设备，满足电气参数采集、状态监控、故障提前预警需求。
智能操控装置：实时采集电压、电流、功率等电参量，动态展示开关运行状态，集成高压带电闭锁、核相验电、温湿度调控、人体感应照明、语音告警、分合闸就地远程控制、测温与局放数据显示等一体化功能，具备除湿加热、故障报警能力。
2.2配置方案
项目针对厂区全部10kV高压柜标准化部署监测设备：

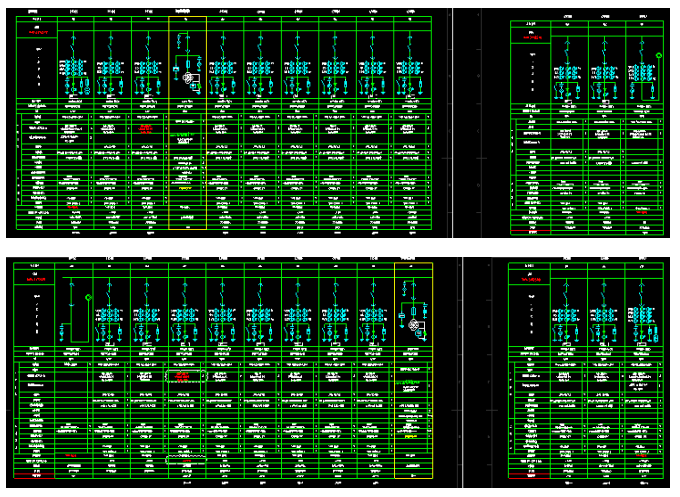

以下图片为部分变电所开关柜图纸：
ASD500智能操控装置：单柜1台，总计347台，安装于开关柜仪表室柜门；
APD300-L局放监测装置：单柜1台，总计347台，柜壁磁吸安装；
ATE400无线测温传感器：单柜布设9个监测点位，合计3123个测温节点。
2.3核心监测产品参数与功能介绍

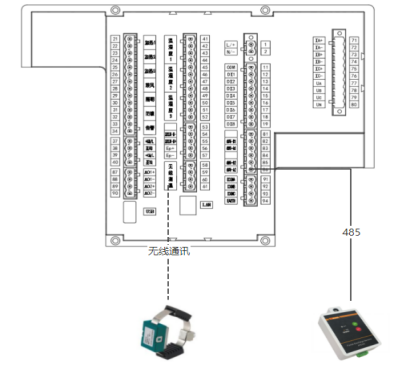

以上图片为ASD500、ATE400、APD300-L组网图。
2.3.1智能操控ASD500
设备适配3~35kV各类户内高压开关柜，集状态显示、电气测控、环境调节、故障告警、通讯传输于一体。

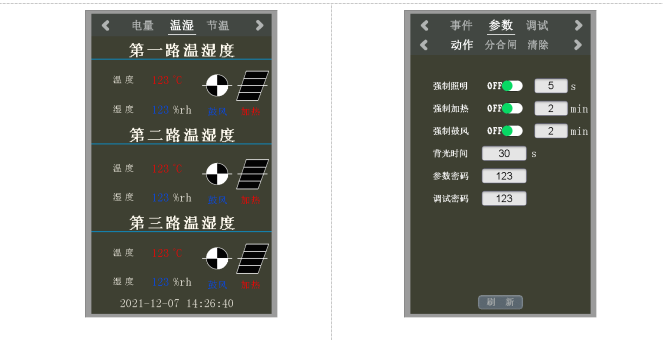

支持柜内温湿度自动调控，可自定义启停加热、排风散热阈值；实时读取无线测温点位温度，超温即刻触发告警；对接局放设备后，直观呈现超声波、地电波、特高频放电数值与频次，精准判定绝缘隐患。同时具备一次回路模拟指示、分合闸状态监测、防误操作语音提醒，全方位保障运维人员作业安全。
2.3.2局放监测APD300-L
采用多维度局放检测技术，同步采集AE超声波、TEV地电波、UHF特高频放电信号，搭配环境温湿度、噪声检测。
设备体积小巧，磁吸式免打孔安装，4秒快速采样，测量量程贴合高压柜运行标准，通过标准MODBUS-RTU协议上传数据，提前预判柜体绝缘老化、内部放电缺陷，从源头杜绝短路、击穿事故。
核心参数
供电：DC12-36V
测温范围：-40℃~85℃
测湿范围：0~100%RH
通讯：RS485MODBUS-RTU
2.3.3无线测温传感器ATE400
通用型高低压柜测温部件，可适配3~35kV高压柜与0.4kV低压柜各类发热接点。依靠母线电流感应自主供电，无需外接电源，运行稳定可靠。
15秒自动采集温度数据，无线远距离传输，合金贴片牢固贴合触头、母线、电缆头等易发热部位，精准捕捉异常温升，及时规避接点过热烧损、起火断电问题。
| 型号 功能项 |
ATE400 |
| 装置尺寸 | 25.82mm×20.42mm×12.8mm |
| 电源 | CT取电，感应电流≥5A |
| 无线频率 | 470MHz、433MHz、868-923MHz |
| 通讯距离 | 空旷150米（470MHz、868-923MHz）、空旷50米（433MHz） |
| 采样频率 | 15s |
| 发射频率 | 15s |
| 测温范围 | -50-125℃ |
| 测温精度 | ±1℃ |
| 安装方式 | 合金片固定 |

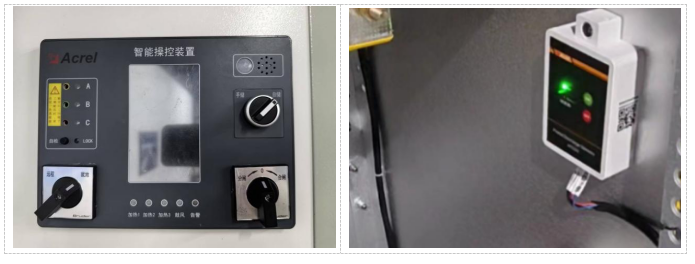

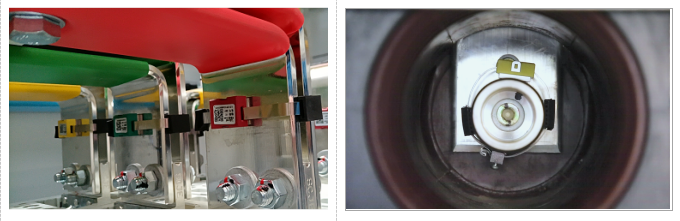

三、现场安装图片
项目现场严格按照设计方案施工，10kV开关柜仪表柜门固定智能操控装置，电缆室柜体侧壁磁吸安装局放监测设备，柜内电气关键节点布设无线测温传感器，布线规整、设备安装牢固，整套监测系统调试完成后稳定运行。
四、结语
10kV变电所是氧化铝厂区电力输送枢纽，衔接高低压配电线路，设备长期满负荷运行极易出现绝缘老化、接点发热、内部放电等隐患，一旦故障将直接造成生产线停工，带来巨额经济损失。
无线测温设备实时紧盯电气接点温度变化，提前预警过热故障；局部放电监测精准排查柜体绝缘缺陷，把控设备健康状态；智能操控装置汇总全部运行数据，兼具设备管控与人员安全防护作用。
三类设备协同联动，构建起全覆盖、全天候的开关柜智能运维体系，大幅降低配电故障发生率，保障北海大型氧化铝产业园供电连续稳定，助力铝业循环经济项目安全高效投产运营。
参考文献
[1]安科瑞企业微电网设计与应用手册.2019.11月版
[2]安科瑞智能电网用户端电力监控/电能管理/电气安全（产品报价手册）.2020.01月版
[3]安科瑞35KV以及下变电所智能配电系统设计与产品二次原理图集.2019.7月版
[4]安科瑞用户变电站综合自动化与运维解决方案.2020.1月版
