正文
在嵌入式 Linux 开发中，我们经常会在设备树（DTS）中写下这样的配置：
神奇的是，驱动程序无需手动操作寄存器、无需硬编码 GPIO 编号，就能通过内核提供的接口轻松获取这个复位 GPIO，实现设备复位控制。这背后的底层逻辑是什么？今天就扒一扒这层底层逻辑。
1 DTS 到底在配置什么？
首先我们得明确，reset-gpios = <&gpio2 RK_PB4 GPIO_ACTIVE_HIGH>; 这行代码不是给 CPU 看的，而是给内核和驱动的 “约定说明书”，每一部分都有明确含义：
reset-gpios：是 “属性名”，遵循 Linux 设备树的 GPIO 属性命名规范（后缀-gpios），告诉内核 “这是一个用于复位功能的 GPIO 配置”。
&gpio2：是 “GPIO 控制器的引用”，表示这个 GPIO 归属于gpio2控制器。
RK_PB4：是 “GPIO 引脚编号”，是芯片厂商定义的宏，本质是一个整数。
GPIO_ACTIVE_HIGH：是 “GPIO 有效电平”，表示该 GPIO 为高电平有效。
PS：GPIO_ACTIVE_HIGH会被内核解析并存储在gpio_desc中，驱动调用 gpiod_set_value() 时：若配置为GPIO_ACTIVE_HIGH，驱动传入1则内核设置 GPIO 为高电平，传入0为低电平；若配置为GPIO_ACTIVE_LOW，驱动传入1则内核自动设置为低电平（有效电平），传入0为高电平。驱动无需关心 “有效电平是高还是低”，只需按 “逻辑值”（1 = 有效，0 = 无效）调用接口，内核会自动完成电平转换。也就是说，gpiod_set_value() 设置的是“逻辑值”而非“物理值”。
简单说，这行配置的核心作用是：向内核声明 “当前设备的复位 GPIO 是 gpio2 控制器的 PB4 引脚，高电平有效”，为后续驱动获取 GPIO 打下基础。
2 DTS 配置到驱动获取的 4 个关键步骤
DTS 配置只是 “纸上约定”，驱动能真正拿到 GPIO 并使用，依赖内核的 “解析 - 注册 - 匹配 - 提供” 全流程。
步骤 1：内核解析 DTS，提取 GPIO 配置信息
Linux 内核启动时，会先执行 “设备树解析阶段”：
（1）内核的设备树解析器（dtb_parser）会遍历 DTS 文件，找到所有带-gpios后缀的属性（包括reset-gpios）。
（2）解析器会识别&gpio2对应的 GPIO 控制器（通过 DTS 中gpio2节点的compatible属性匹配内核中的 GPIO 驱动，比如rockchip,rk3576-gpio）.
（3）将RK_PB4引脚编号转换为内核统一的 “GPIO 全局编号”（这是关键！）。内核为了管理所有 GPIO，会给每个 GPIO 分配一个全局唯一的整数 ID（GPIO 编号），其计算规则如下：
（4）解析器将 “GPIO 编号 + 有效电平” 封装成struct gpio_desc结构体（GPIO 描述符，内核中代表一个 GPIO 的 “身份证”），并与当前设备的struct device结构体关联（存在设备的私有数据中）。 至此，DTS 中的 “文字配置” 已被内核解析为 “可操作的 GPIO 描述符”，就像把 “地址信息” 转换成了 “快递单号”，等待驱动来 “取件”。
步骤 2：GPIO 控制器驱动初始化，提供操作接口
在解析 DTS 之前，内核已经加载了gpio2对应的 GPIO 控制器驱动（通常是芯片原厂 BSP 工程师编写的平台驱动），该驱动会完成两件关键事：
（1）向内核 GPIO 子系统注册struct gpio_chip结构体（GPIO 芯片描述符），其中包含：
GPIO 控制器的基地址（操作寄存器的物理地址，已通过ioremap映射为虚拟地址）；
该控制器管理的 GPIO 数量（比如gpio2管理 32 个引脚）；
操作 GPIO 的核心函数（request申请、free释放、set_value设置电平、get_value读取电平）。
（2）内核 GPIO 子系统会为该控制器分配 “GPIO 基号”（比如gpio2分配 32-63 号），确保全局编号不重复。
这一步的作用是：让内核具备操作gpio2控制器下所有 GPIO 的能力，相当于给 “快递站” 配备了 “快递员”（操作函数），能处理后续的 GPIO 申请和控制请求。
步骤 3：设备与驱动匹配，驱动申请 GPIO 资源
当内核完成 DTS 解析和 GPIO 控制器初始化后，会启动 “设备与驱动匹配” 流程：
（1）内核根据 DTS 中当前设备节点的compatible属性，在驱动链表中查找匹配的设备驱动。 （2）驱动匹配成功后，会执行probe函数，在probe函数中，驱动会通过内核提供的 GPIO 申请接口，获取reset-gpios对应的 GPIO。

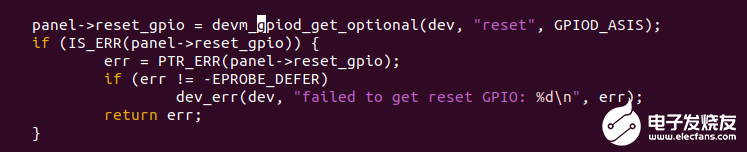

比如：
这里的核心接口是devm_gpiod_get_optional（devm_前缀表示内核自动管理资源，驱动卸载时自动释放 GPIO），它接收参数"reset"对应 DTS 中的reset-gpios属性（内核会自动拼接-gpios后缀）。
步骤 4：驱动操作 GPIO，实现业务功能
通过层层函数调用，驱动最终拿到reset_gpio（gpio_desc指针）。

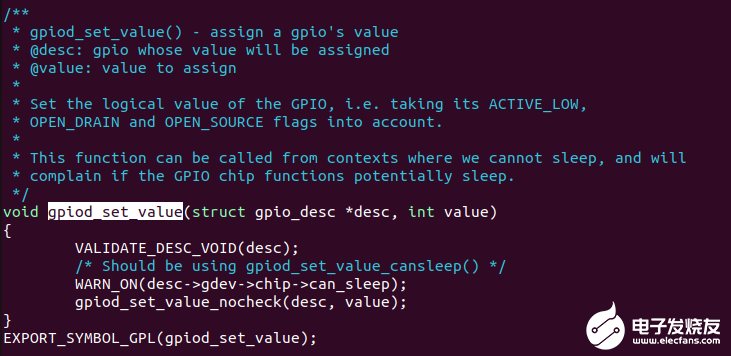

然后就可以通过内核提供的接口gpiod_set_value() 操作 GPIO 的电平，这里的gpiod_set_value() 接口会最终调用 GPIO 控制器驱动中的set_value函数，通过操作 GPIO 寄存器（如输出控制寄存器、数据寄存器）实现电平切换，完成硬件层面的复位控制。
3 总结
DTS 配置reset-gpios后驱动能直接获取，本质是 “三层约定 + 两层封装” 的结果：
三层约定：DTS 与内核的 “配置格式约定”、GPIO 控制器与内核的 “驱动接口约定”、驱动与内核的 “资源申请约定”；
两层封装：内核 GPIO 子系统封装硬件差异、devm_机制封装资源管理。
这种设计让嵌入式开发摆脱了 “寄存器操作的繁琐” 和 “硬件差异的困扰”，驱动开发者只需专注于业务逻辑（比如何时触发复位），无需关心底层实现，这也是 Linux 设备树 “硬件描述与驱动分离” 设计思想的核心体现。
最后留个问题： reset-gpios里的GPIO_ACTIVE_HIGH能随便写吗？我们下期分享~
（完）
