五、西门子PLC数据采集操作流程
第一步：工业智能网关HiNet G110正常联网，网关与PLC完成硬件连接
网关通过WiFi方式接入网络，西门子200 SMART PLC通过网线与网关LAN口建立通信连接。
第二步：进入工业网关后台进行参数配置
安装驱动包（南向驱动）
进入软件中心-驱动包管理，点击刷新列表-可用软件包，根据PLC类型选择相应驱动包。西门子200 SMART PLC需选择siemens_s7_tcp_rw_driver最新版本，点击安装按钮。
注意：or为只读模式，rw表示可读可写，如需实现远程变量控制，请选择rw驱动包。

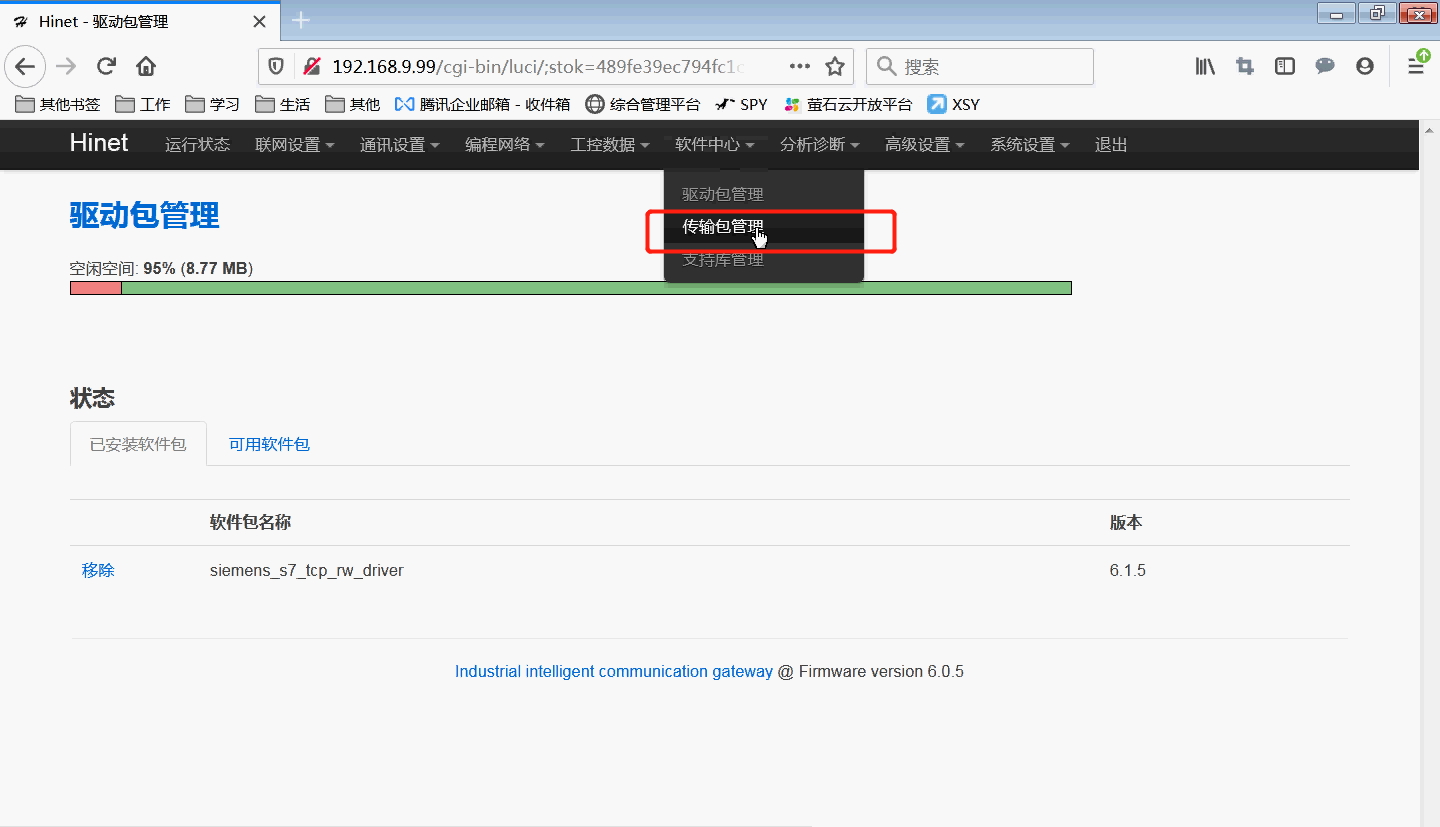

安装传输包（北向驱动）
进入软件中心-传输包管理，点击可用软件包，选择思普云传输包super_json_tcp_cloud最新版本，点击安装按钮。

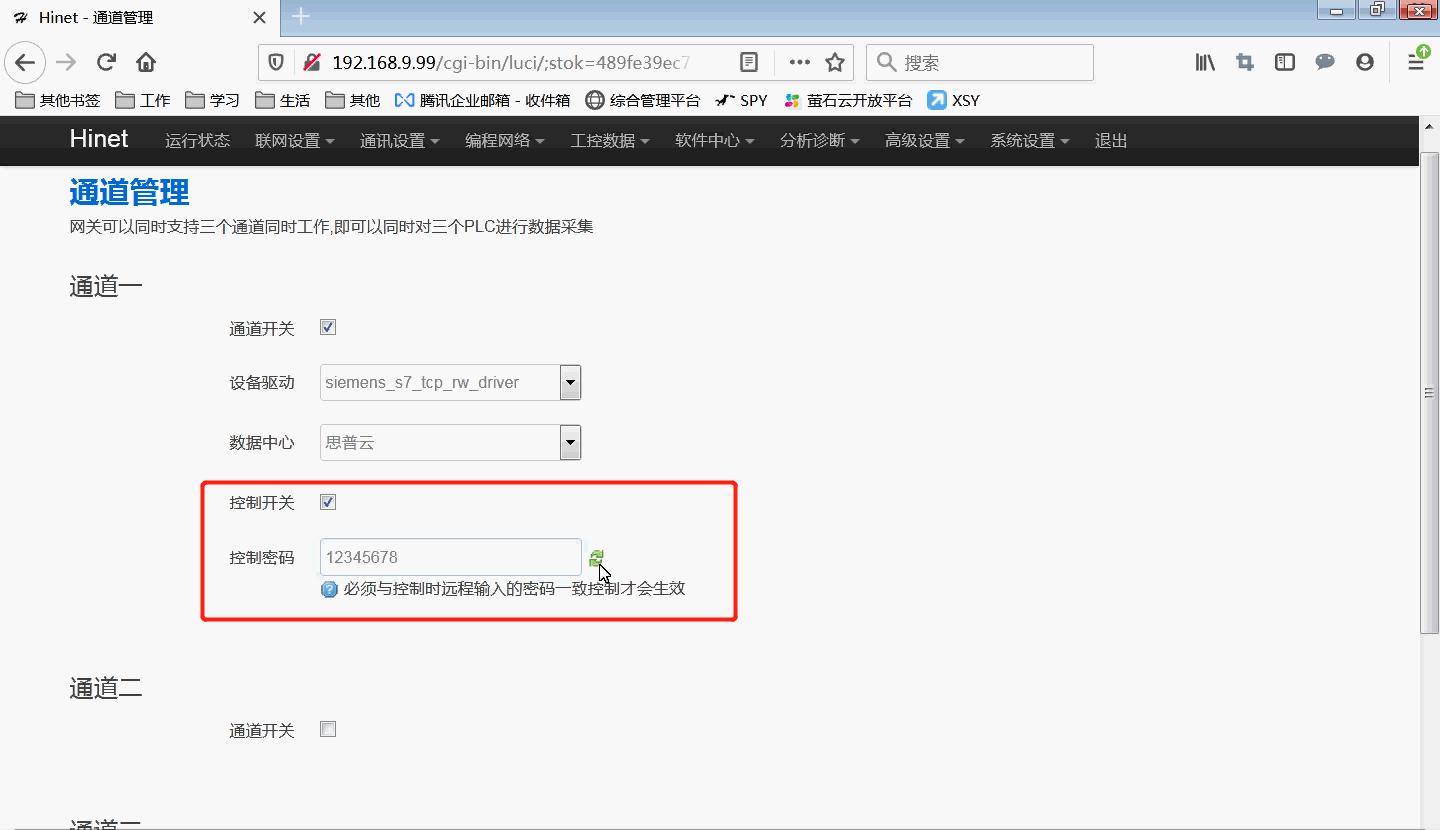

设置采集通道
进入工控数据-通道管理，开启通道开关，设备驱动选择西门子驱动包，数据中心选择思普云（手动输入无效）。如需启用远程控制变量写入功能，则开启控制开关并设置远程控制密码（须为8位数字）。设置完成后点击保存&应用按钮。
修改网关LAN口IP地址
进入通讯设置-LAN设置，修改IPv4地址，确保网关IP与PLC处于同一网段，点击保存应用。电脑需添加与网关同网段的IP地址，返回网关后台执行重启网关操作。
第三步：配置思普云平台
浏览器输入iot.idosp.net打开思普云登录界面，输入账号密码后点击登录。
添加产品
进入产品设备-产品管理，点击新增按钮，填写红框标注的必填项，完成配置点表。
添加设备
进入产品设备-设备管理，点击新增按钮，填写设备名称、所属客户、负责人信息及联系方式，产品名称选择刚才添加的产品，点击确定。
设备绑定工业智能网关
点击绑定网关，选择与PLC连接的工业智能网关。若不清楚网关的思普云ID，可进入网关后台查看。
注意：设备IP填写PLC的IP地址，且PLC的IP需与工业智能网关LAN口IP处于同一网段。此处网关LAN口IP为192.168.9.99，PLC的IP为192.168.9.12，均为9网段，无需修改网关LAN口IP。如需修改，可在网关后台通讯设置-LAN设置中调整IPv4地址。

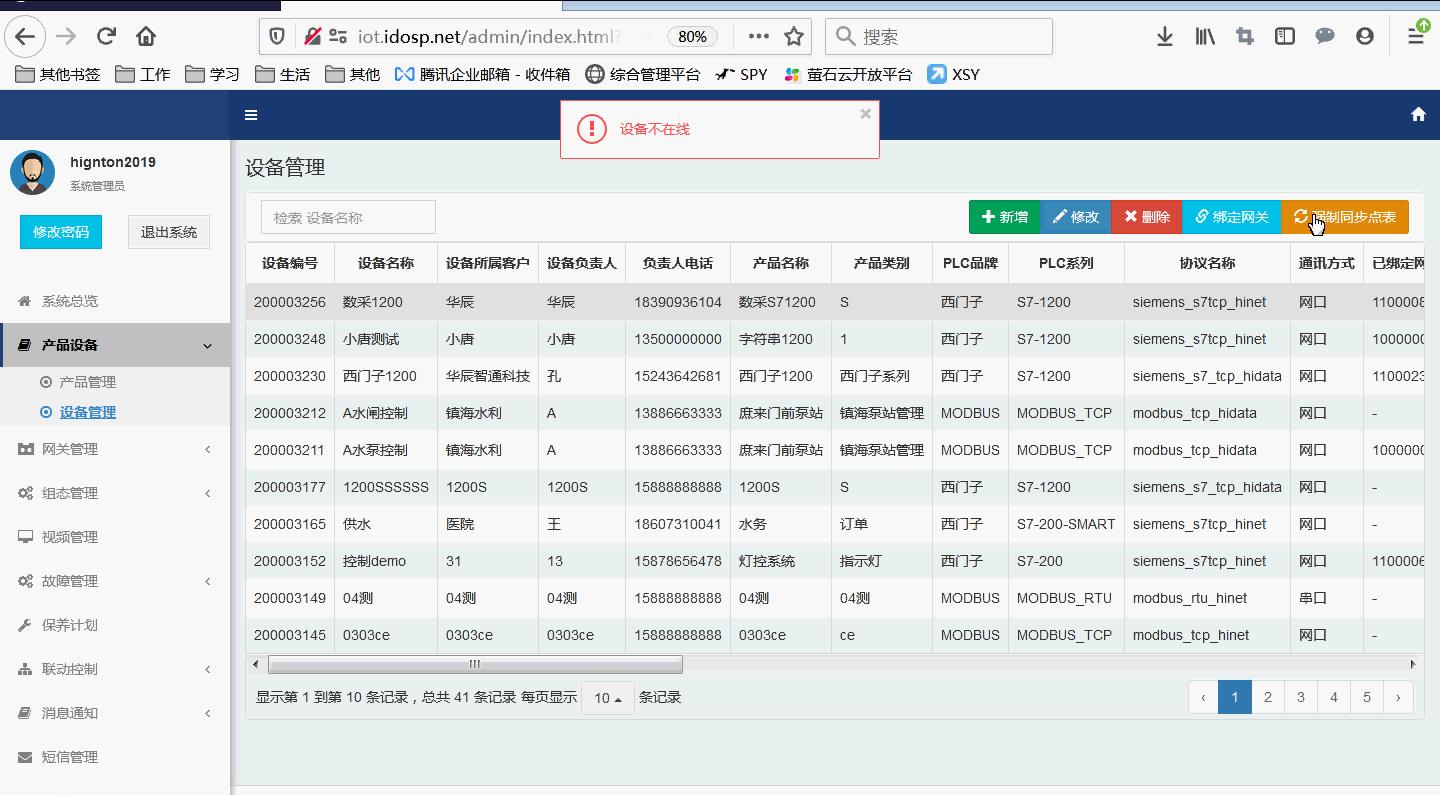

强制同步点表
绑定网关后，网关将自动同步点表并重启。若立即点击强制同步点表，系统会提示设备不在线，待网关自动重启完成后，再进行强制同步点表操作。

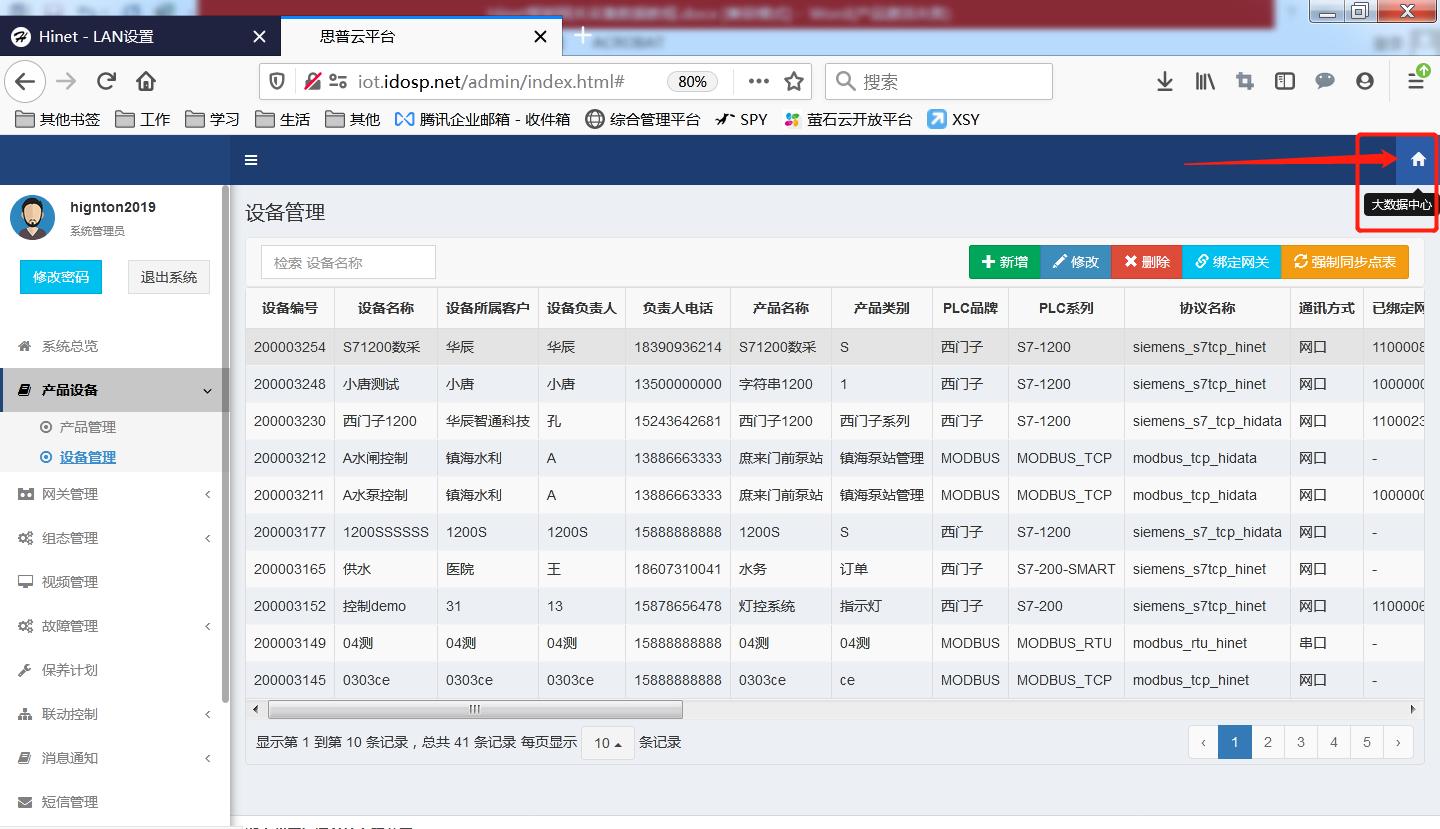

查看实时数据
点击网页右上角大数据中心图标，进入思普云大数据中心。依次点击实时监控-实时数据-查看数据，即可查看采集到的实时数据。
