一、引言
当算力触达物理极限，材料学成为唯一的破局之刃
在人工智能大模型与超算中心爆发式增长的当下，全球数据流量正以指数级攀升。作为数据中心“血管”的光模块，其速率正经历着从400G、800G向1.6T乃至3.2T的疾速跃迁。然而，在这场看似由芯片工艺和系统架构驱动的军备竞赛背后，隐藏着一个更为本质且残酷的现实：光模块的性能边界，早已不再取决于电路设计，而是被材料的本征物理特性牢牢锁死。
当单通道速率向224Gbps发起冲击时，传统材料的缺陷被无限放大。高频信号在PCB板材中因介电损耗而衰减殆尽；激光芯片因热阻过大导致波长漂移，引发误码；不同热膨胀系数（CTE）的材料在热循环中相互撕扯，导致光纤断裂或焊球开裂。这不再是简单的工程优化问题，而是材料科学在微观尺度下面临的极限挑战。
本文旨在彻底拆解光模块这一复杂系统的全产业链材料清单，深度剖析决定下一代光模块生死的十大关键战略材料。我们将从原子排列、能带结构、介电弛豫、声子输运等底层物理与化学机制出发，揭示其技术壁垒与产业痛点，并附上详尽的国内外企业图谱。这不仅是一份材料清单，更是一份通往未来算力基础设施的寻宝图。
二、
光模块全产业链关键材料全景图
三、十大关键战略材料深度解析
突破光互连的物理极限
1.硅光材料(SOI)：用半导体成熟工艺降维打击光通信
在800G及以上速率，传统分立式III-V族器件面临着高昂的封装成本与良率瓶颈。SOI（绝缘体上硅）材料凭借其与生俱来的CMOS工艺兼容性，成为硅光技术路线的基石。其核心价值在于能够利用全球极其成熟的半导体前道工艺，将光波导、调制器与探测器高度集成于单一芯片，从而显著降低光模块的边缘成本。然而，硅的间接带隙特性导致其自身无法实现受激光发射，这促使产业界必须攻克III-V族材料在硅基上的异质外延生长这一顽固技术壁垒。
硅光子技术的核心在于利用硅的高折射率差（Δn≈2）来限制光场。在SOI晶圆中，顶层硅（Si）作为波导芯层，埋氧层（BOX,SiO₂）作为下包层，而空气或上包层作为上包层。这种结构能将光场紧密束缚在亚微米尺度的硅波导中，极大地提高了光与物质相互作用的效率，使得调制器、波分复用器（WDM）等无源器件可以做得非常小巧，从而实现高密度光子集成（PIC）。
但是，硅的能带结构决定了它是一个间接带隙半导体。这意味着电子从导带跃迁回价带时，不能直接以发射光子的形式释放能量，而必须通过声子辅助，这种概率极低的过程使得硅无法作为高效的激光增益介质。因此，硅光芯片必须依赖外部光源，通常是III-V族的DFB或EML激光器。这就引出了一个巨大的产业痛点：异质集成。
目前主要有三种异质集成方案：晶圆键合（Wafer Bonding）、转印（Transfer Printing）和异质外延（Hetero-epitaxy）。晶圆键合是将III-V族外延片直接键合到SOI晶圆上，然后去除衬底，工艺复杂且对准难度大。转印技术则是将预先制备好的III-V族微盘激光器像“盖章”一样转移到硅基板上，良率难以控制。最具挑战性的是异质外延，即直接在硅衬底上生长III-V族材料。由于InP与Si的晶格常数失配高达8%，直接生长会产生大量的穿透位错（Threading Dislocations），这些缺陷会成为非辐射复合中心，严重降低激光器的内量子效率和寿命。目前，产业界主要通过生长缓冲层（Buffer Layer）或利用图形化衬底（Patterned Substrate）来过滤位错，但这无疑增加了工艺复杂度和成本。
此外，硅波导还存在双光子吸收（TPA）和自由载流子吸收（FCA）等非线性效应，这在高功率光传输中会导致信号劣化。为了解决这些问题，研究人员正在探索锗硅（GeSi）调制器、氮化硅（SiN）波导等新材料体系，以弥补纯硅材料的短板。
【代表企业清单】
国内：沪硅产业、赛丽科技、芯智联、中际旭创（参股）、新易盛（参股）、曦智科技。
海外：Soitec(法国)、Shin-Etsu(日本信越)、GlobalFoundries(格芯)、Intel(英特尔)。
延伸阅读：
半导体材料：硅上绝缘体（SOI）技术在半导体领域的应用和前景
光模块：硅光模块及其新材料的应用报告（附57页PPT）
光通信：铜退光进趋势下的硅光子材料和市场展望（附30页PPT）
2.薄膜铌酸锂(TFLN)：突破3.2T速率天花板的“终极钥匙”

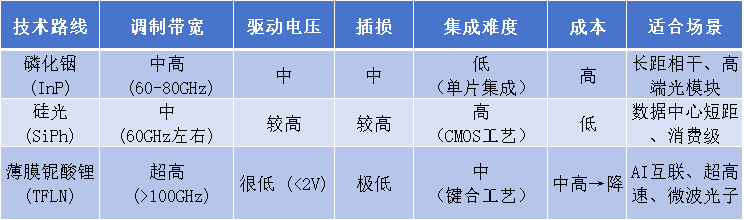

当单通道速率跨越200Gbps门槛，传统体块铌酸锂（BulkLN）笨重的体积与极高的驱动电压成为阻碍。TFLN（薄膜铌酸锂）通过将光学模式高度限制在纳米级波导中，实现了极低的微波有效折射率差与特性阻抗匹配，从而达成了超过100GHz的超高电光带宽。更为关键的是，其半波电压（Vπ）被断崖式降低至2V以下。尽管其晶圆键合与极深硅刻蚀工艺（DRIE）带来了极大的制程挑战，但TFLN无疑是通往3.2T乃至未来CPO共封装光学时代最确定的材料路径。
铌酸锂（LiNbO₃）被誉为“光学硅”，因为它具有极佳的电光（Pockels）效应、非线性光学效应和声光效应。在传统的体块铌酸锂调制器中，光场分布在几百微米宽的波导中，导致调制效率低下，需要很长的波导才能实现π相移，这使得器件体积庞大，且微波信号在行波电极上的传输损耗随频率增加而急剧上升。
TFLN技术的出现彻底改变了这一局面。它采用类似于SOI的结构，将一层几百纳米厚的单晶铌酸锂薄膜通过晶圆键合技术固定在硅衬底或氧化硅衬底上。通过光刻和干法刻蚀工艺，可以将光波导的尺寸缩小到亚微米级别。这种强限制结构极大地增强了光场与微波电场的重叠积分，从而显著提高了电光调制效率。实验数据表明，TFLN调制器的Vπ·L乘积（衡量调制效率的指标）可以做到1.2V·cm以下，这意味着在几毫米长的波导上就能实现高速调制。
然而，TFLN的制备工艺极其复杂且昂贵。首先是高质量铌酸锂薄膜的制备，通常采用“智能剥离”（Smart Cut）技术，即氦离子注入形成缺陷层，然后与衬底键合，最后通过热处理使薄膜剥离。这个过程对清洁度和键合强度要求极高，任何微小的颗粒都可能导致晶圆碎裂。其次是波导刻蚀，铌酸锂硬度高且化学性质稳定，需要采用物理轰击为主的离子束刻蚀（IBE）或感应耦合等离子体刻蚀（ICP），这很容易造成波导侧壁的粗糙度，进而引入散射损耗。目前，TFLN波导的传输损耗仍需进一步降低，以媲美体块铌酸锂的超低损耗水平。
另一个值得关注的趋势是TFLN与硅光的融合。由于TFLN调制器性能优越但难以集成光源和探测器，而硅光平台正好相反，两者结合可以取长补短。例如，利用III-V族材料在硅上生长激光器，利用TFLN做高速调制器，利用硅波导做光路由。这种异质集成平台将是未来1.6T/3.2T光引擎的主流方案之一。
【代表企业清单】
国内：天通股份（8英寸晶圆量产）、光库科技（IDM全链条）、福晶科技、济南晶正、德清华莹。
海外：Coherent(高意)、Sumitomo(住友)、HyperLight。
延伸阅读：
【AI算力核心材料】2026中国铌酸锂产业全景图：光通信下一代关键材料（附52页PPT）
AI基础设施：铌酸锂晶体与铌酸锂调制器分析报告（附PPT）
3.LCP(液晶聚合物)：扼守毫米波频段介电损耗的最后防线
在224Gbps的PAM4信号传输中，哪怕微小的介电损耗（Df）都会导致眼图闭合。LCP作为一种兼具各向异性和极低吸水率的特种高分子，在110GHz频段内展现出近乎恒定的低介电常数（Dk≈2.9）与超低损耗因子（Df<0.002）。它不仅是高频FPC（柔性印制电路板）与高速连接器不可替代的基材，更是未来板级光互连（OBo）中聚合物波导的核心候选材料。其加工难点在于极易产生异向性收缩，这对精密注塑与压合工艺提出了严苛要求。

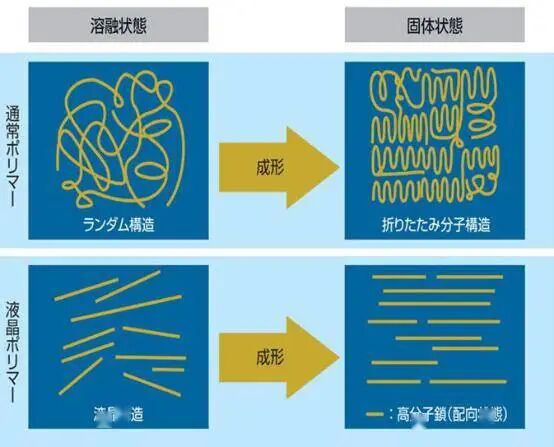

LCP之所以能成为高频材料的王者，源于其独特的分子结构。它是一种由刚性高分子链段组成的芳香族聚酯，在熔融状态下呈现出液晶态，分子链自发排列成有序的棒状结构。这种有序排列赋予了LCP极低的各向异性，使其在平行于分子链方向和垂直于分子链方向上的物理性能差异巨大。在电学性能上，这种有序结构意味着偶极子在交变电场下的极化弛豫极快，几乎没有能量损耗，因此其介电损耗角正切（tanδ）在所有商业化高分子材料中处于最低水平。
在光模块内部，LCP主要应用于两个关键部位：一是高速连接器（如OSFP、QSFP-DD的笼子内部连接），二是柔性电路板（FPC）。随着光模块速率的提升，传统的FR-4环氧玻璃布基板在10GHz以上频段的损耗就变得无法接受。LCP不仅Df极低，其Dk值也非常稳定，几乎不随频率和温度变化。这对于保证高速差分信号（Differential Pair）的相位一致性至关重要，能有效减少信号间的偏移（Skew）。
然而，LCP的加工是出了名的困难。由于其液晶态的特性，熔体粘度极低且具有极强的各向异性流动行为。在注塑成型时，分子链会沿着流动方向高度取向，导致制品在流动方向和垂直方向的收缩率差异巨大（各向异性收缩）。这种收缩不均会在冷却后产生巨大的内应力，导致基板翘曲（Warpage）。对于多层板压合工艺，LCP的熔点很高（约280-315°C），且熔融温度范围窄，对层压温度和压力的控制窗口非常狭窄。此外，LCP对水分极其敏感，吸湿后的LCP在高温焊接时会发生“爆米花”效应（Popcorning），导致分层。因此，LCP板材在制程中必须进行严格的烘烤除湿。
为了克服这些加工难题，材料供应商和模组厂正在开发特殊的改性LCP树脂，通过添加无机填料或与其他树脂共混来改善其流动性与尺寸稳定性。同时，新的成型工艺如LDS（激光直接成型）也被用于LCP天线和连接器的一体化制造，以规避复杂的装配公差问题。
【代表企业清单】
国内：沃特股份、金发科技、信维通信、普利特、东山精密。
海外：Kuraray(可乐丽)、SichuanDongfang(日本东丽旗下)、Celanese(塞拉尼斯)。
延伸阅读：
宝理塑料：5G通信用LCP材料的开发（附32页PPT）
特种塑料：LCP材料的应用分析，技术迭代是关键（2500字）
4.氮化铝(AlN)高热导陶瓷：热膨胀系数（CTE）的完美解药

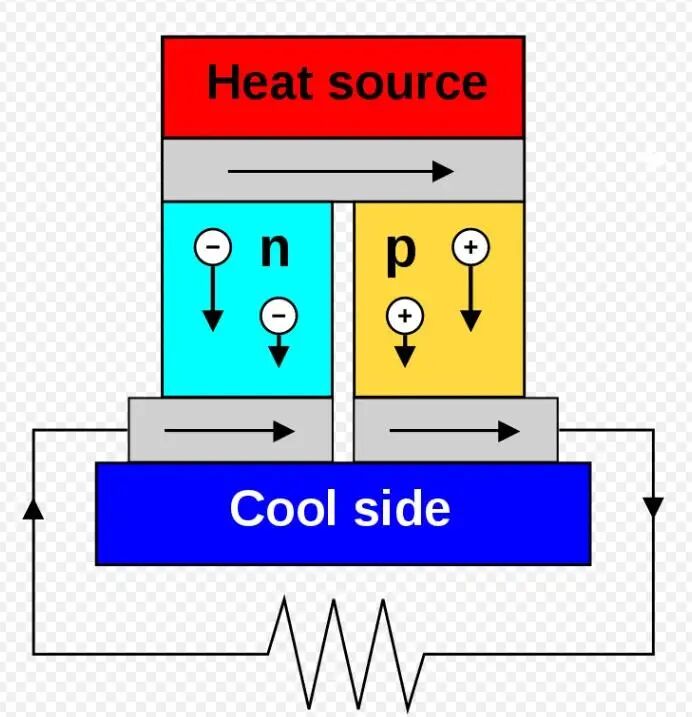

随着光模块功耗突破30W，微型热电制冷器（TEC）与激光芯片的散热需求急剧攀升。传统的氧化铝（Al₂O₃）热导率已触及天花板。AlN陶瓷不仅拥有高达170-220W/mK的热导率，其热膨胀系数（CTE约4.5ppm/K）更是与InP激光芯片（约4.0ppm/K）极度吻合。这种CTE的匹配能从物理层面消除热循环中的热失配应力，防止焊线断裂或波长漂移。当前，高端大尺寸AlN仍被海外垄断，国产替代亟待突围。
热管理是光模块可靠性的生命线。对于EML（电吸收调制激光器）等高功率密度芯片，结温每升高10°C，其寿命就会减半。同时，激光器的波长对温度极其敏感，通常需要TEC进行精确控温。因此，热量的传导路径必须极其通畅。AlN陶瓷之所以导热率高，是因为其晶体结构属于六方纤锌矿型，铝原子和氮原子通过共价键结合，形成了类似于金刚石的强键网络。这种强键合使得晶格振动的声子（Phonon）平均自由程大，从而实现了高热导率。
除了导热率，CTE匹配是AlN的另一个杀手锏。光模块在工作时，环境温度可能在-40°C到85°C之间剧烈变化。如果封装材料与芯片的CTE相差太大，在热胀冷缩的过程中会产生巨大的剪切应力。这种应力作用在焊点上，会导致焊球开裂；作用在金线上，会导致金丝断裂；作用在光纤耦合点上，会导致光路偏移。AlN的CTE与InP几乎一致，这使得它成为激光芯片和TEC的理想载体（Submount）。相比之下，常用的氧化铝陶瓷CTE约为7ppm/K，硅的CTE约为2.6ppm/K，都不如AlN匹配。
AlN陶瓷的制备难点在于烧结。AlN粉末极易水解，且在高温下容易被氧化。最关键的是，AlN晶界如果存在氧杂质，会形成铝空位，这会大幅散射声子，导致热导率急剧下降。因此，AlN烧结必须添加助烧剂（如Y₂O₃、CaO），并在氮气气氛下进行高温烧结（1800°C以上）。助烧剂的作用是形成液相，促进致密化，但同时也要尽量减少其在晶界的残留。目前，国产AlN在热导率和基板平整度上与国际顶尖水平（如日本京瓷）仍有差距，尤其是在大尺寸（6英寸以上）基板的制备上，良率控制是一个巨大的挑战。
【代表企业清单】
国内：三环集团、中瓷电子、博敏电子、厦门钜瓷、福建华清电子。
海外：Kyocera(京瓷)、Maruwa(丸和)、Denka(电化)、ToshibaMaterials(东芝材料)。
延伸阅读：
先进陶瓷 | 氧化铝、氮化铝、氮化硅陶瓷粉体及基板在热管理领域的蓝海
陶瓷材料：氮化铝及陶瓷基板市场前景与国产替代（9567字）

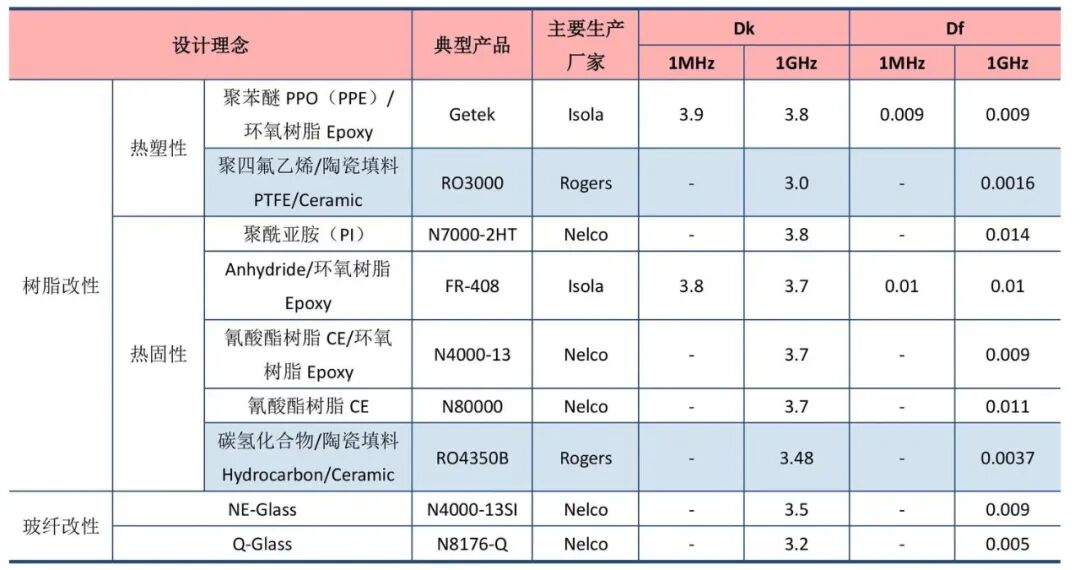

5.M7/M8级高频高速覆铜板：高频信号的“高速公路”路基
即使光引擎性能再卓越，若PCB板材的插入损耗过大，信号在到达芯片前就会衰减殆尽。M7/M8级别的高速材料采用特殊的碳氢树脂或PTFE（聚四氟乙烯）体系，具有极低的极性基团浓度，从而将介电损耗压降至0.002以下。这一领域长期由日本松下（Megtron）系列垄断，国内厂商虽在奋力直追，但在Df<0.002的极低频段材料研发与量产上仍存在代差。
覆铜板（CCL）是光模块PCB的基础材料。对于1.6T光模块，信号频率高达几十GHz，传统的FR-4环氧树脂体系由于含有大量的极性羟基（-OH）和醚键（-O-），在交变电场下会发生剧烈的偶极子转向极化，消耗大量电能转化为热能，这就是插入损耗的主要来源。为了降低损耗，M7/M8级材料采用了非极性的碳氢树脂（Hydrocarbon）或PTFE作为基体树脂。这些树脂分子对称，没有永久偶极矩，因此极化损耗极低。
此外，降低损耗的另一大手段是使用低轮廓铜箔（Low Profile Copper Foil）。传统电解铜箔表面粗糙，在高频下，电流会集中在导体表面的凸起处（趋肤效应），导致等效电阻增大，产生“粗糙度损耗”。M7/M8级板材通常搭配HVLP（极低轮廓铜箔）或VLP（甚低轮廓铜箔），其表面粗糙度（Rz）控制在2μm以下，甚至接近1μm，从而极大降低了导体损耗。
然而，高性能带来的代价是高难度。碳氢树脂和PTFE材料极难加工。它们不溶于普通溶剂，且对玻璃纤维布的浸润性差。在多层板压合时，PTFE材料容易发生冷流（Creep），导致层间厚度不均。同时，PTFE材料很难与铜箔形成牢固的结合力，需要特殊的表面处理工艺（如钠萘处理或等离子蚀刻）来增加铜箔表面的活性。这些特殊的制程要求使得M7/M8级PCB的制造成本是普通FR-4的数倍甚至数十倍。
目前，全球最高端的Very Low Loss和Ultra Low Loss材料主要由日本和美国厂商掌控。国内的生益科技、华正新材等虽然在Mid Loss和Low Loss领域取得了突破，但在面向224Gbps的Extreme Low Loss材料上，仍需在树脂配方、填料分散技术和铜箔结合技术上持续攻关。
【代表企业清单】
国内：生益科技、华正新材、南亚新材、中英科技、超声电子。
海外：Panasonic(松下Megtron系列)、Rogers(罗杰斯)、Isola、AGC(旭硝子)。
延伸阅读：
聚苯醚(PPO)研究：算力时代的底层基石与高端制造的国产替代先锋（附42页PPT）
AI PCB：高频高速覆铜板及十大核心材料详解（附50页PPT）
黄双武教授PPT：高频高速覆铜板与GaN射频芯片和天线的系统集成
6.COC/COP(环烯烃共聚物)：微纳光学元件的量产化“神兵”
高速光模块内部充斥着非球面透镜、棱镜与滤光片，用以实现光斑的精密耦合。相较于传统光学玻璃，COC/COP具有极高的透过率、极低的双折射率以及近乎为零的吸水性。其最核心的优势在于卓越的注塑成型能力，能够将复杂的微纳光学结构以极低的成本实现大规模量产。目前，高端环烯烃聚合物原料仍主要掌握在日韩企业手中，国内企业正处于从聚合工艺到改性应用的全面突围阶段。

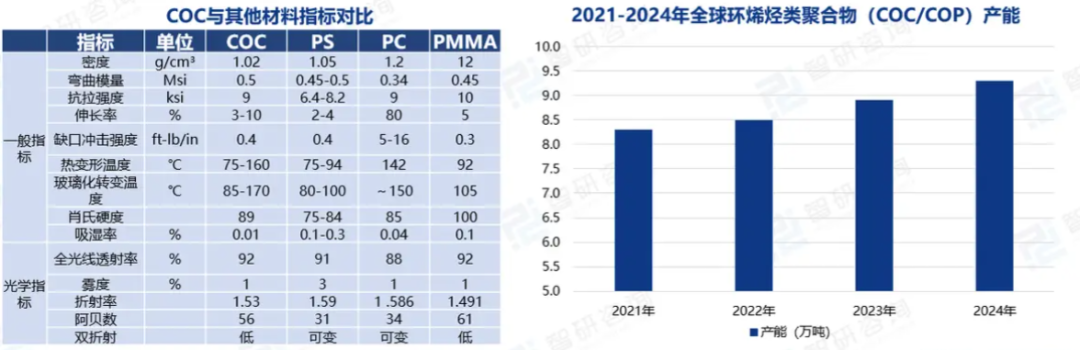

COC（环烯烃共聚物）和COP（环烯烃聚合物）是由环烯烃单体（如降冰片烯）与乙烯或其他α-烯烃共聚而成的一种无定形热塑性塑料。它们的分子链中含有刚性的环状结构，这使得材料具有很高的玻璃化转变温度（Tg）和优异的尺寸稳定性。在光学性能上，COC/COP的透光率可达92%以上，且从可见光到近红外波段（400-1600nm）均无吸收峰，非常适合光通信应用。
在光模块中，COC/COP主要用于制造光纤阵列单元（FAU）、准直透镜（Collimator Lens）、反射棱镜等。传统玻璃透镜需要经过切割、研磨、抛光等多道工序，成本高且效率低。而COC/COP可以通过精密注塑成型，一模多穴，几分钟就能生产出数百个透镜，且精度可达微米级。这对于降低光模块的BOM成本至关重要。此外，COC/COP的比重仅为玻璃的一半左右，有助于减轻光模块的重量，降低对SMT贴片机的负荷。
但是，COC/COP也存在明显的缺点。首先是脆性大，抗冲击性能差，在受到外力撞击时容易碎裂。其次是耐温性有限，虽然Tg可达140-170°C，但在回流焊的高温（260°C）下容易软化变形。因此，在设计COC/COP光学元件时，必须考虑加强筋结构和耐高温改性。另外，COC/COP对紫外线敏感，长期暴露在紫外光下会发生黄变和降解，影响光学性能。
从产业链来看，COC/COP的聚合催化剂和工艺技术壁垒极高。目前全球只有少数几家公司掌握量产技术，如日本的瑞翁（Zeon）和宝理（Polyplastics），以及韩国的LG化学。国内企业如阿科力、拓烯科技等正在加速攻关，但在催化剂活性和聚合物分子量分布控制上仍需努力。一旦实现国产化突破，将极大降低光模块光学部件的采购成本。
【代表企业清单】
国内：阿科力、拓烯科技、金发科技、万华化学（布局中）、利安隆。
海外：TOPAS Advanced Polymers(韩国SK旗下)、Zeon(日本瑞翁)、Polyplastics(日本宝理)、Mitsui Chemicals(日本三井化学)。
延伸阅读：
全球COC/COP高端新材料市场与技术发展态势
合成树脂：COC-COP环烯烃聚合物前景广阔，国产替代提速
卡脖子新材料：COP和COC材料的应用分析及供应商选择（附企业名单）
7.高导热TIM(热界面材料)：微观山谷中的“热量搬运工”
芯片与热沉之间看似平滑的接触面，在微观下实为充斥着空气的崎岖山谷。传统硅脂在1.6T模块面前已显疲态。新一代TIM材料，如定向排列的石墨烯导热垫片或低熔点液态金属，正在成为头部光模块厂商的军备竞赛焦点。这类材料不仅要实现>15W/mK的界面导热率，还必须克服长期可靠性中的“泵出效应（Pump-out）”以及液态金属对金属结构的电化学侵蚀风险。

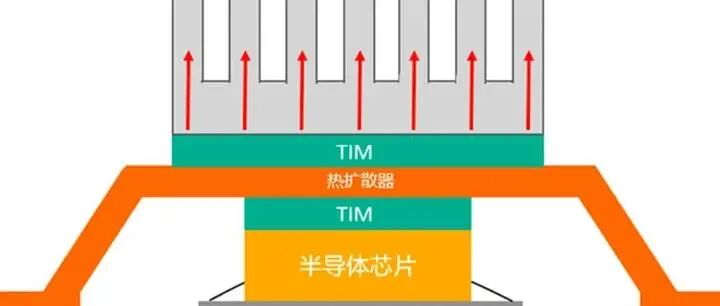

热界面材料（Thermal Interface Material, TIM）的作用是填充芯片与散热器之间的微观空隙，排除空气（空气导热率仅0.024W/mK），建立高效的热传导通道。随着光模块功耗的增加，传统的导热硅脂（导热率1-5W/mK）已无法满足需求。目前的解决方案主要分为两类：基于填料的聚合物基复合材料和基于金属的相变材料/液态金属。
聚合物基复合材料是在硅油或丙烯酸酯基体中填充高导热填料，如氧化铝、氮化硼、碳化硅，甚至是金刚石粉末。为了提高导热率，需要增加填料的填充量，但这会导致材料变硬、变脆，失去柔韧性，反而增加了接触热阻。最新的研究方向是构建三维导热网络，例如利用定向冷冻干燥技术制备垂直排列的石墨烯泡沫，然后注入聚合物基体。这种结构利用了石墨烯极高的面内导热率（~1500W/mK），实现了纵向热流的快速传递。
另一类更具颠覆性的是液态金属（LiquidMetal）。通常是镓（Ga）基合金，如镓铟锡（GaInSn）。它们在室温下呈液态，导热率高达20-30W/mK，且无泵出效应。但液态金属是电的良导体，一旦溢出接触到电路引脚，会造成短路。此外，液态金属对某些金属（如铝、铜）具有腐蚀性，会发生电化学反应，导致界面失效。因此，使用液态金属TIM需要极其精密的围堰（Dam）设计和防腐蚀涂层。
在光模块的实际应用中，TIM的选择需要在导热率、硬度（Shore00）、挥发分（Outgassing）和长期老化性能之间取得平衡。特别是对于气密性封装（HermeticPackage）的光模块，TIM的挥发物不能太高，否则会在内部透镜上凝结，影响光学性能。
【代表企业清单】
国内：中石科技、飞荣达、碳元科技、傲川科技、苏州天脉。
海外：Honeywell(霍尼韦尔)、Laird(莱尔德)、Henkel(汉高)、Boyd Corporation。
延伸阅读：
先进封装：10000字详解热界面材料及其未来发展趋势
国产替代：热界面材料供需分析与国产化（附25页PPT）
8.钽酸锂(LT)：极具性价比潜力的电光调制“平替”新星
在薄膜铌酸锂产能受限且成本高企的当下，钽酸锂（LiTaO₃）正作为一种强有力的互补材料进入视野。其电光系数虽略逊于铌酸锂，但仍远优于硅基材料，且具备优良的热稳定性和化学惰性。更重要的是，LT晶圆的加工难度相对较低，良率爬坡更快。对于追求性价比的800G/1.6T中短距模块而言，LT基调制器材料具备极高的战略替代价值。

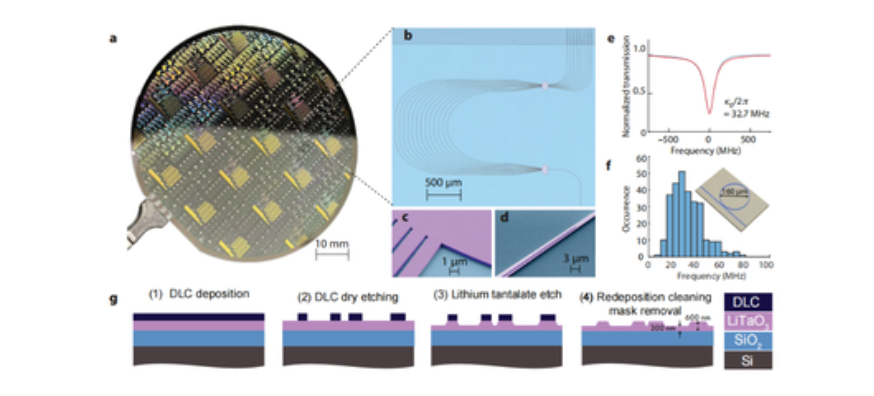

钽酸锂（Lithium Tantalate, LT）与铌酸锂（LN）同属于ABO₃型钙钛矿结构，具有相似的物理化学性质。LT同样具有显著的线性电光效应（Pockels Effect），但其电光系数（r33约30pm/V）大约是铌酸锂（r33约31pm/V）的80%左右。虽然调制效率略低，但在大多数应用场景下，这一点差距可以通过略微增加波导长度或驱动电压来弥补。
LT相对于LN的最大优势在于成本和工艺。首先，钽酸锂晶体的生长速度比铌酸锂快，且不易开裂，因此晶圆的单价通常低于铌酸锂。其次，钽酸锂的化学稳定性更好，在刻蚀过程中对掩模层的选择性更高，工艺窗口更宽。这对于追求低成本、大规模量产的光模块厂商来说极具吸引力。
然而，LT也有其固有的弱点。其折射率温度系数（dn/dT）比LN大，这意味着环境温度的变化会引起更大的折射率波动，从而导致调制器的偏置点漂移。为了解决这个问题，LT调制器通常需要更复杂的自动偏置控制（ABC）电路，或者采用双波导干涉仪结构进行温度补偿。此外，LT的居里温度（Curie Temperature）约为600°C，低于LN的1140°C，这意味着在极端高温环境下，LT可能会发生退极化。
尽管如此，随着薄膜铌酸锂（TFLN）产能的爬坡缓慢，薄膜钽酸锂（TFLT）正在成为一个非常有竞争力的中间方案。它既能提供比硅光高得多的性能，又能以比TFLN更低的成本实现量产。特别是在数据中心内部的中短距互联场景，LT调制器有望占据一席之地。
【代表企业清单】
国内：天通股份、德清华莹（信维通信参股）、南智芯、福晶科技。
海外：Yamaju Ceramics(山寿陶瓷)、Oxide Corporation。
延伸阅读：
【AI算力核心材料】2026中国铌酸锂产业全景图：光通信下一代关键材料（附52页PPT）
9.MPI/MT插芯材料：高密度光纤阵列的“定海神针”
步入1.6T时代，光模块背面往往需容纳32芯甚至72芯的光纤阵列排布。这就要求连接器插芯材料必须具备极高的尺寸稳定性、优异的耐磨性以及可控的模具收缩率。改性聚酰亚胺（MPI）与特种MT复合材料通过在树脂基体中填充纳米级无机矿物，成功将热膨胀系数降至与光纤玻璃一致，从而确保了在极端温循下光信号的极低插入损耗。

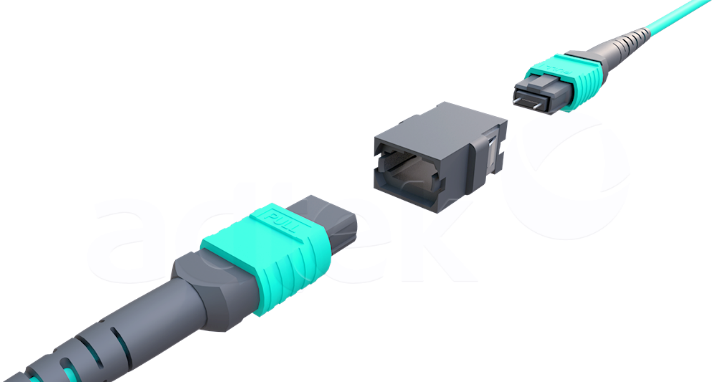

MPO（Multi-fiber Push On）连接器是光模块外部互联的核心部件。其心脏是MT插芯（Mechanical Transfer Ferrule），通常由高精度的注塑件制成。插芯上有若干个精密排列的通孔，用于固定光纤。对于1.6T光模块，通常需要16芯或32芯的MPO连接器。
插芯材料最关键的特性是尺寸稳定性。光纤本身的CTE非常低（约0.5ppm/K），如果插芯材料的CTE很大，在温度变化时，插芯孔距的变化会大于光纤间距的变化，导致光纤发生微弯（Micro-bending），从而产生巨大的插入损耗。传统的PBT（聚对苯二甲酸丁二醇酯）或PEI（聚醚酰亚胺）材料虽然耐热性好，但CTE过高（约20-50ppm/K）。
因此，高端MT插芯材料通常采用改性聚酰亚胺（MPI）。MPI本身就具有极低的CTE和极高的耐热性。为了进一步降低CTE，制造商会在树脂中添加纳米级的二氧化硅（SiO₂）或滑石粉等无机填料。通过精确控制填料的形状、粒径分布和填充比例，可以将复合材料的CTE调整到与光纤玻璃完全匹配的水平（约5ppm/K）。这种材料被称为“零膨胀材料”。
除了CTE，耐磨性也是插芯材料的重要指标。在插拔过程中，插芯端面会与适配器内的导销发生摩擦。如果材料耐磨性差，会产生磨屑，污染光纤端面，导致光信号衰减。MPI材料通过添加聚四氟乙烯（PTFE）或石墨等润滑剂，可以显著降低摩擦系数，提高插拔寿命。
【代表企业清单】
国内：太辰光、致尚科技、中航光电、博创科技（长芯盛）、仕佳光子。
海外：USConec、Adamant(adamantNamiki)、Senko(扇港)。
10.石墨烯散热膜：Z轴限高下的“平面均热高速公路”
面对板卡端日益严苛的Z轴（厚度）限高要求，传统实心金属散热器举步维艰。石墨烯散热膜以其平面内高达1500W/mK的理论导热率，为光模块提供了一种轻量化的平面均热方案。它能迅速将EML激光器等局部热点产生的热量在平面内迅速扩散，再经由边缘或热管导出。其挑战在于如何通过CVD生长工艺控制晶界缺陷，以提升其实际工程导热效能。
石墨烯是由单层碳原子组成的二维蜂窝状晶格结构，是已知导热系数最高的材料。在理论上，其面内导热率可达5300W/mK。在实际应用中，我们通常使用化学气相沉积（CVD）法制备的多层石墨烯薄膜。虽然由于晶界散射和层间接触热阻的存在，实际导热率会有所下降，但通常也能达到1000-1500W/mK，远高于铜（400W/mK）。
在光模块中，石墨烯散热膜主要用作均热板（VaporChamber）的替代品或补充。由于光模块内部空间极其紧凑，尤其是高度方向（Z轴）往往被严格限制。传统的铜制散热器不仅重，而且高度受限。石墨烯散热膜非常轻薄，可以像贴纸一样贴在光模块的顶部或侧面。它能迅速捕捉激光芯片产生的局部热点，并将热量快速扩散到整个膜面上，从而降低芯片的结温。
然而，石墨烯散热膜的应用也面临挑战。首先是成本，CVD生长大面积高质量的石墨烯仍然昂贵。其次是界面接触热阻。石墨烯膜与芯片表面之间、石墨烯膜与外壳之间的接触热阻往往很大，这会抵消其高导热率的优势。因此，需要使用高性能的TIM材料来降低界面热阻。此外，石墨烯膜在Z轴方向的导热率很差，如果热量需要从正面传到背面，单纯依靠石墨烯膜是不够的，通常需要与金属基板或热管结合使用。
【代表企业清单】
国内：中石科技、碳元科技、富烯科技、道明光电、贝特瑞。
海外：GrafTech、Kaneka、LGChem。
四、结语
从“材料选型”到“材料定义”，中国光通信的必由之路
当我们复盘 400G 向 800G 迭代的历史，再审视当下 1.6T 与 CPO（共封装光学）的激战，一个清晰的产业规律浮出水面：光模块的性能上限，正由“系统设计主导”不可逆地转向“材料体系定义”。
过去，我们习惯于在成熟的供应链中进行选型与替代；未来，我们必须深入到原子尺度去设计材料。因为我们已经触碰到物理极限的红线：
当LCP 的介电损耗成为 224Gbps 信号能否通过的关键，我们不再是在选板材，而是在选分子链的排列方式；
当TFLN 的晶圆良率决定了 3.2T 能否量产，我们不再是在选器件，而是在选离子注入与键合的能量阈值；
当AlN的热导率决定了激光器的生死，我们不再是在选散热片，而是在选声子在晶格中的平均自由程。
对于中国光通信产业而言，这既是一次严峻的极限施压，更是一次重塑全球价值链话语权的黄金窗口。
第一，从“被动跟随”转向“底层创新”。在 InP 和 SOI 等成熟赛道，我们或许还在追赶工艺制程；但在 TFLN、高导热 TIM 和 COC/COP 等新兴材料领域，全球的起跑线并未拉开。谁能率先解决 TFLN 的刻蚀损耗，谁能攻克 AlN 大尺寸烧结的气孔率难题，谁就能在下一代标准中掌握定价权。
第二，从“单一材料”转向“系统级协同”。光模块是一个多物理场耦合的复杂系统。未来的竞争不再是某一种材料的单打独斗，而是 “硅光芯片 + 薄膜铌酸锂调制 + 氮化铝散热 + LCP 互联”这一整套材料体系的协同优化。材料企业必须与光模块厂商进行 JDM（联合设计制造），深度介入客户的底层架构设计。
第三，警惕“产能陷阱”，拥抱“良率红利”。文章中列举的众多国内企业，目前大多处于“产能建设期”。但材料行业的护城河不在于产能规模，而在于良率爬坡的稳定性。对于下游客户而言，一颗价值几万元的激光芯片，绝不敢冒险使用未经千万次温循验证的廉价材料。因此，真正的投资机会在于那些能够持续提供高一致性、高可靠性材料的隐形冠军。
算力网络的底座已经铺就，光速互联的时代正在加速到来。作为产业观察者，我们将持续追踪这些关键材料的演进轨迹。我们也期待看到更多的中国材料企业，不再仅仅作为供应链的补充，而是作为技术创新的策源地，站上世界光通信舞台的中央。
