夜班巡检员最担心的，不是电机转不转，而是它 "看起来还在转"—— 内部已经出问题了。
在钢厂的鼓风机、石化厂的进料泵、矿山的主输送机、水厂的循环水泵房，那些 2000kW 以上的中高压电机昼夜不停地轰鸣着。它们值几十万到上百万，更连着整条产线的命脉。可绕组里悄悄发展的匝间短路、绝缘层下隐藏的接地隐患，外表上根本看不出来；等传统过流保护终于跳起来，往往意味着绕组已经烧穿、产线已经停摆，抢修和损失接踵而至。
工业现场真正需要的，是一套能 "读懂" 电机内部状态、在故障刚冒头就毫秒级动作的保护装置。
安科瑞电气 AM6-MD 电动机差动综合保护测控装置，就是为此而来。
一、它用在哪里？三大典型场景
场景 1：大型三相异步电动机主保护（>2000kW）
钢厂的轧钢电机、矿山的提升机电机、石化厂的压缩机电机…… 这些 "巨无霸" 电机功率大、投资高，一旦绕组内部发生相间短路或匝间短路，普通过流保护很难在第一时间区分故障电流与启动涌流。
AM6-MD 采用电动机纵联差动保护作为主保护，通过对比电机首端与尾端的电流差值，能在故障发生后30ms 内识别内部短路并跳闸，将损伤降到最低。
场景 2：柴油发电机进线保护与同期并网
在数据中心、医院、工业园区等需要备用电源的场景，柴油发电机是最后一道电力保障。AM6-MD 支持逆功率保护和检同期功能，可精准监测油机与系统的频差、角差、压差，实现安全并网；同时防止逆功率损坏柴油机。
场景 3：需要全面测控的中高压配电间隔
除了保护，AM6-MD 还集成了完整的测量与控制功能 ——16 路电流通道、16 路电压通道、22 路遥信、10 路遥控，一台装置即可完成一个间隔的 "四遥" 功能，大幅简化二次接线。
二、硬核功能：21 项保护，一台全搞定
AM6-MD 的保护功能覆盖了电动机从启动到运行、从电气量到非电量的全维度防护：
1. 差动保护 —— 电机内部故障的 "火眼金睛"
这是 AM6-MD 的核心能力。它配置了：
比率制动差动保护：采用三折线比率制动特性（斜率 0.5/0.7），区外故障不误动，区内故障高灵敏；
差动速断保护：严重内部短路时不经制动直接跳闸，动作时间<30ms；
二次 / 三次谐波闭锁：有效区分励磁涌流与真实故障，防止误动；
CT 饱和判别：区外故障导致 CT 饱和时，通过谐波制动逻辑可靠闭锁；
CT 断线告警：首端 / 尾端 CT 断线实时监测，避免保护拒动或误动。
2. 电动机专用保护 —— 懂电机的 "脾气"
电机启动时电流可达额定值的 5~7 倍，普通保护容易误判。AM6-MD 内置电动机状态识别算法，自动区分 "停用→启动中→已运行" 三种状态，在不同阶段匹配不同保护策略：
| 保护类型 | 作用 |
| 堵转保护 | 电机转子卡死时快速跳闸，避免烧毁 |
| 启动超时保护 | 启动时间过长时切断电源，保护绕组 |
| 热过载保护 | 基于正序 / 负序电流的热积累模型，模拟电机真实温升 |
| 负序过流保护 | 识别不对称运行，防止转子过热 |
| 过负荷保护 | 过载告警 / 跳闸可选 |
3. 完备的后备保护体系
过流一段 / 二段 / 三段：定时限过流后备；
反时限过流：支持标准反时限曲线，与上下级保护配合；
零序过流一段 / 二段 / 反时限：接地故障保护；
低电压 / 过电压保护：电压异常时跳闸或告警；
电压 / 电流不平衡保护：三相不平衡度实时监测；
相序保护、断相保护：防止缺相运行损坏电机；
非电量保护：3 路非电量输入，可接入温度、瓦斯等信号；
FC 回路闭锁：与熔断器 - 接触器回路配合，防止 FC 越级。
4. 油机专属功能
针对柴油发电机进线场景，AM6-MD 额外提供：
逆功率保护：防止电动机运行状态损坏柴油机；
检同期：自动监测频差、角差、压差，安全并网。
三、硬件与通讯：工业级的可靠底座
高性能处理平台
主频550MHz处理器，16 位同步采样 A/D；
每周波24 点高速采样，实时并行计算；
大容量存储：1M Flash + 564K SRAM + 外置 4M NorFlash；
保护电流可测量2~11 次谐波，支持带谐波制动的保护算法。
丰富的接口资源

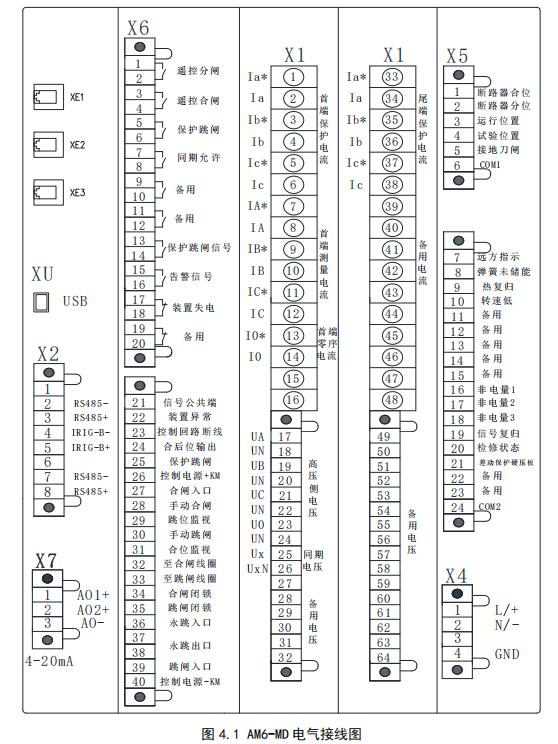

| 接口类型 | 数量 / 规格 |
| 交流电流 | 16 路（首端 / 尾端保护 CT、测量 CT、零序、备用） |
| 交流电压 | 16 路（三相 PT、零序、同期、备用） |
| 开关量输入 | 22 路有源 |
| 继电器输出 | 10 路无源独立 |
| 操作回路 | 独立，自适应 0.25~5A 跳合闸电流 |
| 模拟量输出 | 2 路 4~20mA，可自定义变送量 |
| RS485 | 2 路，支持 Modbus-RTU、IEC60870-5-103 |
| 以太网 | 3 路，支持 TCP Modbus、TCP IEC103 |
| 对时 | IRIG-B（GPS） |
| USB | 1 路，程序升级 / 数据导出 |
电磁兼容与可靠性
静电放电、电快速瞬变脉冲群、浪涌抗扰度均达IV 级；
工频磁场、辐射电磁场、传导骚扰等 10 项 EMC 检测全部通过；
工作温度 - 10℃~+55℃，海拔≤2500m；
软硬件持续自检，故障自动告警。
四、透明化运维：每一次动作都有据可查
AM6-MD 不只是 "保护装置"，更是一台故障分析记录仪：
故障录波：可记录 16 条故障录波，每条触发 12 次，每次录故障前 8 周波 + 故障后 4 周波，共计 15.36 秒；每个采样点包含 32 个模拟量、57 个开关量波形；
事件记录：200 + 条事件记录，精确到毫秒级时间戳，记录动作值与动作时间；
系统记录：装置自检异常、硬件故障等 200 + 条记录；
操作日志：所有定值修改、遥控操作、参数变更全程留痕；
U 盘导出：定值、事件、录波数据一键导出，配合上位机分析软件快速定位故障原因。
人性化操作

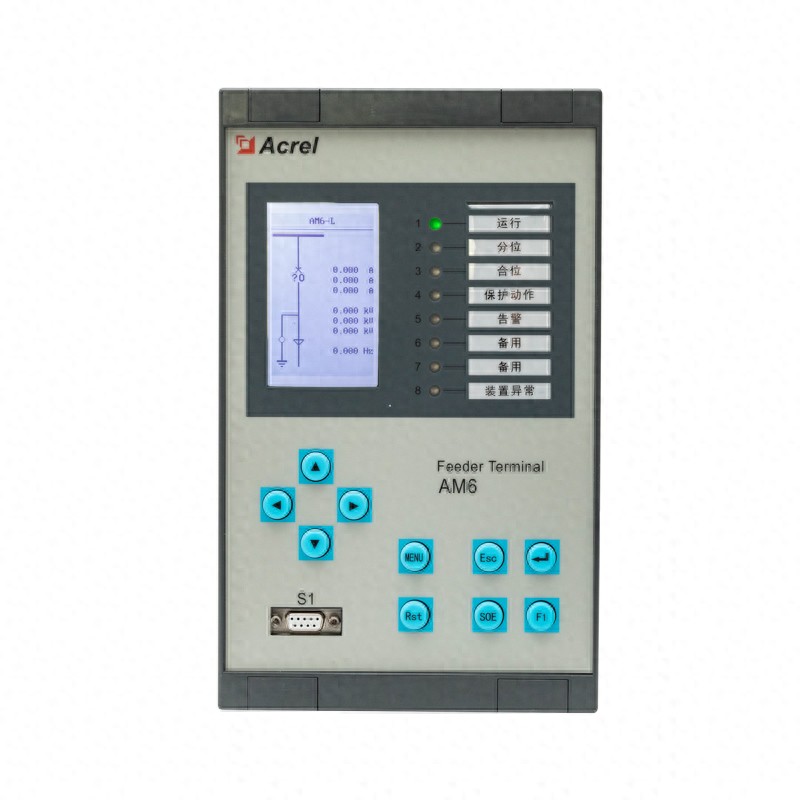

256×160 点阵全汉化大屏幕液晶，运行 / 遥测 / 遥信 / 出口映射四界面一键切换；
4 组定值区，可在线切换，适应不同运行工况；
跳闸矩阵可编程，每项保护可独立映射到任意出口继电器；
软压板投退，远方 / 就地灵活控制。
五、系统集成：从单机到智慧电力监控

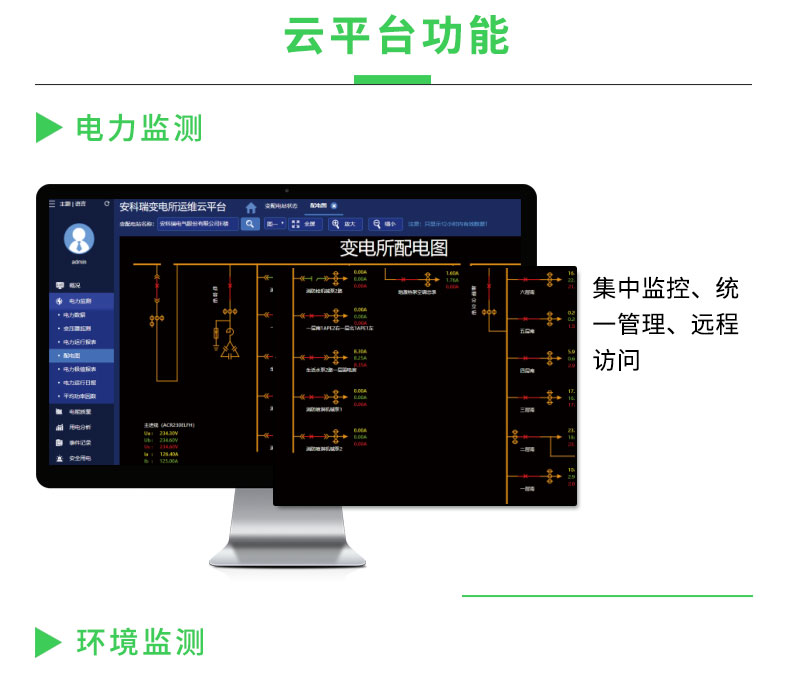

AM6-MD 可与安科瑞Acrel-2000Z 电力监控系统无缝对接，构成完整的中压配电监控解决方案：
实时采集电机电流、电压、功率、电能、差动电流、制动电流等全量数据；
保护动作事件主动上送，告警弹窗 + 短信 / 微信通知；
历史曲线、能耗统计、运行报表自动生成；
多台装置组网，统一监控、统一运维。
六、为什么选择 AM6-MD？
| 对比维度 | 传统过流保护 | AM6-MD 差动综合保护 |
| 内部短路识别 | 依赖电流幅值，灵敏度低 | 差动原理，毫秒级精准识别 |
| 动作速度 | 通常 > 100ms | 差动速断 < 30ms |
| 保护功能 | 3~5 项基础保护 | 21 项全维度保护 |
| 谐波抑制 | 无 | 2~11 次谐波测量 + 谐波制动 |
| 故障录波 | 无 | 16 组 ×12 次，15.36 秒波形 |
| 通讯接口 | 单一 RS485 | 2 路 RS485+3 路以太网 |
| 电机状态识别 | 无 | 停用 / 启动 / 运行三态自适应 |
| 油机同期 | 无 | 内置检同期 + 逆功率保护 |
结语
大功率电机的保护，不是 "能跳闸就行"，而是在正确的时间、以正确的方式、对正确的故障做出正确的响应。AM6-MD 以差动保护为核心、以 21 项保护功能为骨架、以高性能硬件和透明化运维为支撑，为 2000kW 以上中高压电动机和柴油发电机进线提供了一套 "主保护 + 后备保护 + 测量控制 + 通讯运维" 一体化的解决方案。
