现役 PERC 产线可直接改造为 p 型叉指背接触（p-IBC）电池：p 型基区沿用 PERC 已经跑熟的铝基金属化，n 型多晶硅（n-polySi）发射极沿用 TOPCon 的银浆接触，设备复用率高，也比标准 TOPCon 的硼扩散工艺热预算低。代价是背面金属化面积占比大，铝接触一旦铺开，金属-半导体界面的复合就会吃掉开路电压。
Quokka3 仿真把铝金属化列为 p-IBC 的首要效率瓶颈，同时压 Voc 与 FF。有研究在 M2 尺寸 Ga 掺杂 p 型直拉硅片上，通过调整铝浆硅含量与峰值烧结温度，把金属化引入的 iVoc 损失压到约 5 mV，接触电阻率同时做到低于 1 mΩ·cm²，冠军电池效率 23.3%。美能TLM接触电阻测试仪是专用于太阳能电池电极优化中关键电学参数提取的高精度分析设备，具备接触电阻率与栅线电阻双重测试功能。
实验方法
Millennial Solar

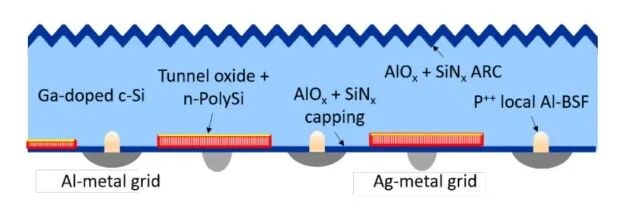

p-IBC 电池结构剖面：正面绒面与 Ga 掺杂 p 型硅衬底，背面隧穿氧化层加 n 型多晶硅，AlOx/SiNy 钝化叠层，铝基金属接触基区、银基金属接触发射区，两类金属指交叉排列
衬底为商用 M2 尺寸 Ga 掺杂 p 型直拉硅片，电阻率 1–2 Ω·cm。正面用 PECVD 沉积 SiOx 作掩膜，再碱制绒形成随机金字塔，背面保持抛光；随后做湿化学清洗。背面热生长薄界面氧化层，再用 PECVD 以硅烷与磷烷为反应气沉积原位磷掺杂非晶硅，之后通氧做热退火，既完成 n-polySi 晶化，又同时形成正面保护掩膜层。
背面交叉排列的基区与发射区图形用纳秒绿激光烧蚀定义，随后湿法碱洗去除激光损伤，并做氧化性湿化学清洗。钝化叠层用原子层沉积的 AlOx 配合 PECVD 的 SiNy，双面沉积；原子层沉积在管式炉中交替循环，第一步用射频等离子体解离氧，第二步在约 300 ℃ 下热法通入三甲基铝。基区用纳秒绿激光开膜后印刷铝浆，接触形成方式与 PERC 的背面接触类似；发射区丝网印刷银浆；最后共烧，峰值烧结温度约 800 ℃。
（a）制造工艺（b）N-PERT太阳能电池结构图
工艺优化在两条线上展开。一是铝浆硅含量分 Low / Medium / High / Very high 四档，配合 T−15 ℃ / T / T+15 ℃ 三档峰值烧结温度，构成二维工艺矩阵。二是变化 n-polySi 厚度，分 High / Medium / Low 三档，用 IV 实测电池特性。
接触电阻用传输长度法（TLM）在专用测试结构上测量。iVoc 损失用 PL 图像法测定：金属化区无法进行 QSSPC 测量，因此先用 QSSPC 标定非金属化区的面平均 PL 强度与 iVoc 的对应关系，再将这一标定套用到金属化区的 PL 图像上算出其面平均 iVoc，最后用同一片内非金属化区的 iVoc 减去金属化区的 iVoc，得到损失值。
印刷与烧结优化
Millennial Solar
接触电阻随铝浆硅含量升高、峰值烧结温度降低而上升，趋势单边。低硅含量铝浆配合适温度可获得低于 1 mΩ·cm² 的接触电阻率，同时拓宽可用烧结窗口。该研究只给出“小于 1”这一上界，未给具体数值与不确定度。

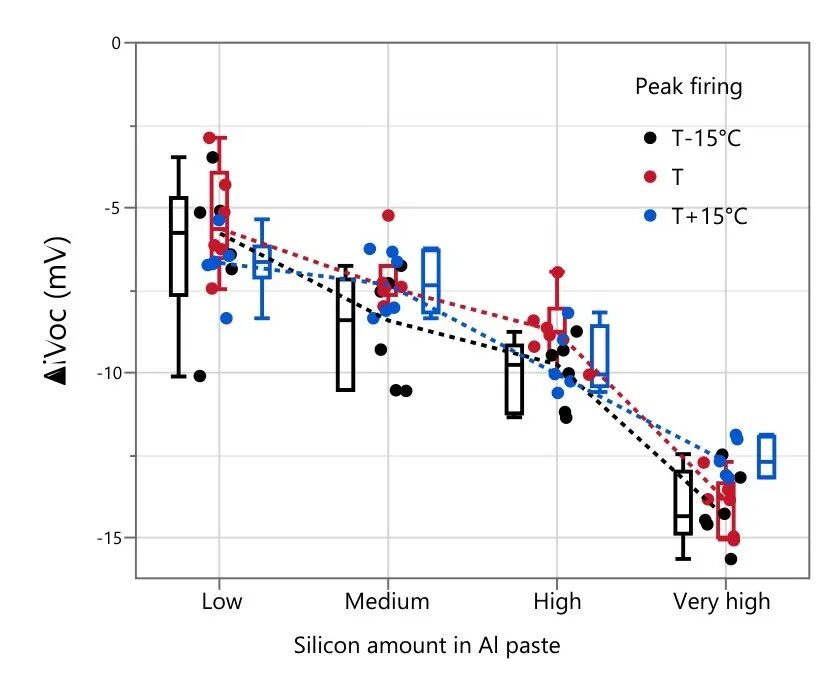

金属化后 iVoc 损失随铝浆硅含量变化的箱线图，按峰值烧结温度 T−15 ℃、T、T+15 ℃ 三档分组，纵轴为 ΔVoc（mV），负值表示损失；硅含量升高时损失增大，损失可压到约 5 mV
金属化引入的 iVoc 损失呈现相反方向：硅含量越低，损失越小。该研究明确指出这一结果与既往研究相反，此前工作认为对铝合金属化而言硅含量有正面作用，而该研究在 p-IBC 的基区铝接触上观察到相反趋势。该反转的原因该研究未作解释，也未做交叉验证。细调峰值烧结温度后，iVoc 损失降至约 5 mV，同样未给不确定度。
这意味着两个变量不可分开优化。硅含量调低会使接触电阻上升，必须靠峰值烧结温度把工艺窗口拉回来；峰值烧结温度单独调低则接触电阻与复合损失同时变差，属双向劣化；峰值烧结温度调高虽可降接触电阻，但复合损失上升，窗口上存在上限。
把两个变量与各自的代价整理成一张可以直接对照的判读表：
调整方向 |
接触电阻 |
金属化复合损失 |
判读 |
|---|---|---|---|
铝浆硅含量调低 |
上升 |
下降（与既往结论相反） | 必须同步调峰值烧结温度才能成立 |
铝浆硅含量调高 |
下降 |
上升 |
表面好接触，代价是 Voc |
峰值烧结温度调低 |
上升 |
上升 |
双向劣化，不单独使用 |
峰值烧结温度调高 |
下降 |
上升 |
窗口上有上限 |
PL 图像给出同一结论的视觉证据。金属化比例不同的对称样品中，n-polySi 上银浆接触区域的金属化图形在 PL 图中近乎消失，表明接触钝化良好；p 型基区铝浆金属化的样品在优化前金属化区 PL 强度明显偏低，优化后金属化区亮度提升，与非金属化区的差距收窄。三张面板并非同一组对照：左侧为 n-polySi 用银浆样品，中、右为基区用铝浆的优化前后对比，该研究对这部分只作定性描述，未给 PL 强度数值。
PL 图像三个面板：左为 n-polySi 上不同金属化密度的对称样品，中为 p 型基区优化前，右为 p 型基区优化后，可见金属化区 PL 强度提升
n-polySi 厚度优化
Millennial Solar
减薄 n-polySi 可因自由载流子吸收减少而获得 0.1 mA·cm⁻² 的 Jsc 增益，但 Voc 受损。该研究提出尚需进一步研究该下降能否与金属化关联，并猜测可能与浆料穿透隧穿氧化层有关，属未经证实的假设。这条线在该研究中未做成，Jsc 增益没有兑现为效率。
电池结果
Millennial Solar
专门设计的非对称测试结构用大面积激光烧蚀场代替常规 IBC 条纹烧蚀，以便进行 QSSPC 测量。未金属化测试场的 iVoc 落在 730–740 mV 区间（基区与 n-polySi 区分别为该区间低端与高端）。冠军电池参数为 Jsc 40.6 mA·cm⁻²、Voc 720 mV、FF 79.8%、η 23.3%。未金属化前驱体的 iVoc 与冠军电池 Voc 之间的差值，即为金属化与接触引入的电压代价。
实验结论
Millennial Solar
PERC 产线改 p-IBC 的背面铝金属化，核心是一对必须同时调整的变量：降低铝浆硅含量有利于降低金属化复合损失，但接触电阻随之上升，需要靠峰值烧结温度把工艺窗口拉回来。落到产线上的动作是先把硅含量降档试，再用峰值烧结温度扫接触电阻，取接触电阻仍在 1 mΩ·cm² 量级以内的最低温度点。实测已达到约 5 mV 的 iVoc 损失与低于 1 mΩ·cm² 的接触电阻率，冠军电池效率 23.3%。
硅含量与复合损失的方向与既往研究相反，这是换线时最容易照搬错的一处参数。PERC 时期“硅含量高一点更稳”的经验来自银铝浆体系，方向在这条路线上是反的。该研究只呈现了这条趋势，背后的原因并未涉及，记住数字的同时也得记住这一点。
边界同样明确。约 5 mV 与低于 1 mΩ·cm² 均未给不确定度或具体值；四档硅含量与三档温度构成的矩阵只覆盖该研究使用的这款铝浆，换浆料后最优点会移动；反转趋势没有配套的机理解释，换到别的浆料体系前不要假定它成立。
一条可互相印证但不可跨结构搬运的证据：另一项工作在 n 型硅 / 硼扩散发射极结构上使用烧结穿透铝浆，正面局部接触的接触电阻率为 1.0 mΩ·cm²，金属接触下方的暗饱和电流密度 J0,metal 比银铝浆低 61%，Suns-VOC 测得的赝效率 21.34% 高于银铝浆的 21.00%。该结果说明铝浆本身有能力把金属接触复合做低，与前述 p-IBC 结果一致，但那是 n 型衬底上的硼发射极，与 p-IBC 的 p 型基区铝接触不在同一工艺位置，数字不可直接搬运。
量产端还有一处与金属化状态直接相关的失效值得留一眼：IBC 背面金属化把电池在电路上切成几个弱耦合的子电池，焊盘之间呈树状分支连接，互连失配会让极性之间短路，或把约三分之一的电池置于开路。EL 检测在电流低至 1 A、曝光 0.5 s 的条件下即可识别这类连接故障，可用简单图像处理自动筛出，放在封装前做。不过 1 A 远低于该研究给出的正常工况（短路点附近约 6 A），它证明的是“能测出来”的下限，不等于产线检测条件。
美能TLM接触电阻测试仪
Millennial Solar
美能TLM接触电阻测试仪所具备接触电阻率测试功能，可实现快速、灵活、精准检测。
静态测试重复性≤1%，动态测试重复性≤3%
线电阻测量精度可达5%或0.1Ω/cm
接触电阻率测试与线电阻测试随意切换
定制多种探测头进行测量和分析
