在人工智能算力需求增长、数据中心带宽压力持续攀升的背景下，硅光芯片技术凭借高带宽密度、超低时延、卓越能效等优势，正从实验室研究走向大规模产业化应用，逐步成为支撑AI数据中心的核心基础设施。硅光芯片不同于传统集成电路，芯片内部同时集成多种光学与电学器件，硅光芯片测试则需要同时完成光路耦合与电学信号采集，其核心难点在于光电双通路协同精密对准，这对光耦合器和探针的运动定位系统性能提出了严苛的要求。
以芯明天P11.XYZ100系列小体积压电纳米定位台、N56.XYZ50系列三维压电马达位移台和H64系列六轴压电纳米定位台为代表的压电驱动精密定位方案，可分别用于光学耦合精密调整、电学探针座精密定位和晶圆姿态微调，在纳米尺度上为硅光芯片测试提供可靠支撑。
一、硅光芯片测试

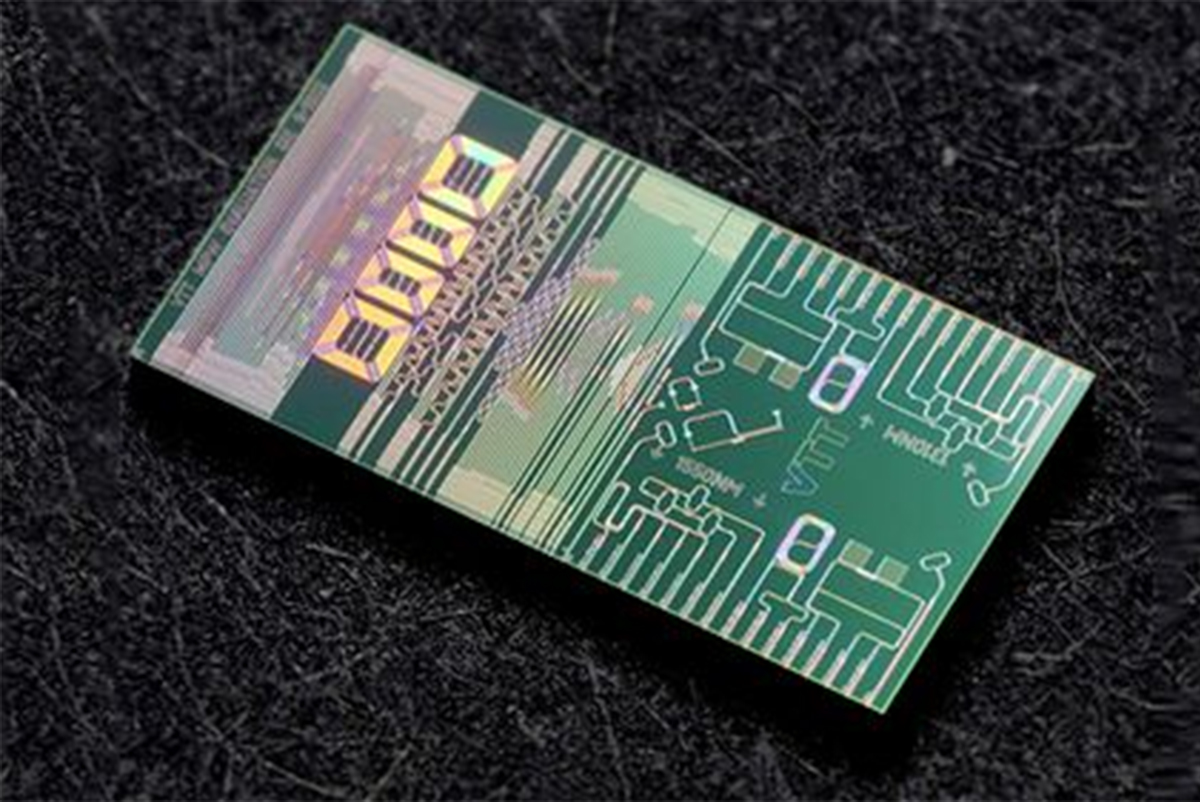

随着生成式人工智能与高性能计算加速发展，硅光芯片技术凭借集成度高、损耗低、带宽大等核心优势，成为高速光电集成系统的核心元器件。区别于传统纯电学半导体芯片，硅光芯片集成了光波导、光耦合器、电光调制器、光电探测器等光学器件与金属电极电学结构，兼具光信号传输、光电转换双重功能。
硅光芯片的完整测试链路，是一个多阶段递进过程，整体可分为四个阶段，全程按照先筛缺陷、后提性能、最终验证系统适配的逻辑推进：
·第一阶段是晶圆级测试，也就是芯片还未从晶圆上切割下来时，直接在晶圆片上完成光电性能的初步筛选，提前剔除完全失效的裸芯，避免把坏片送入后续高成本工序。
·第二阶段是裸芯测试，对切割后的合格裸芯片进行精细化参数表征，多用于研发工艺验证、器件参数标定。
·第三阶段是封装后成品测试，芯片完成封装、键合、贴装后，复测器件损耗、带宽、光电响应等指标，验证封装工艺带来的性能偏差。
·第四阶段是系统级可靠性测试，把硅光芯片组装成完整的光模块或CPO光引擎，完成高低温循环、长期老化、误码率稳定性等测试，验证芯片在实际应用场景下的稳定性与可靠性。
在硅光芯片量产流程中，晶圆级测试是决定芯片良率、保障产品可靠性的核心工序。该工序可在划片、封装前完成整片晶圆上芯片的性能筛选，提前剔除失效裸芯，大幅降低后端封装与制程成本，是硅光芯片生产把控品质的关键环节。
（注：图片来源于网络）
二、晶圆级测试：光电协同精密对准
晶圆级测试的目的是验证硅光芯片内部器件的光电转换功能是否正常，这个过程需同时完成光学耦合对准与电学探针探测双通路协同作业，才能完整判定芯片功能。
1.光学对准链路：通过光纤阵列输出标准稳定光信号，通过精密对位结构，将光束精准耦合进入硅光芯片微米级片上波导。硅光光学耦合对位移误差极度敏感，无论是光栅耦合还是边缘耦合工艺，模场匹配容差都处于亚微米级别。实际测试中，光纤与波导仅数百纳米的位置偏移，就会造成测试数据漂移失真，导致芯片性能误判、良率统计偏差。因此，光路耦合环节必须依靠纳米级高精度微调，持续锁定最优耦合点位，保证输入光信号稳定可控。
2.电学对准链路：在光路稳定输入的同时，测试探针座搭载探针，需要精准移动并可靠接触芯片表面微小金属焊盘，稳定采集芯片光电转换后的电流、电压等电信号，实现光电参数的同步采集与性能解析。整片晶圆包含大量裸芯点位，需要探针运动机构具备大范围、高精度、可重复的点位切换能力，保证每一颗芯片的电信号采集稳定。
简单来说，硅光芯片晶圆级测试的判定逻辑清晰：光纤精准入光、探针精准接电，输入光信号与输出电信号参数匹配，则芯片功能合格。光电双通路对运动定位系统提出了截然不同的性能要求，其核心技术瓶颈在于：光学通路要求纳米级精度、毫秒级响应的精细扫描能力；电学通路要求大行程范围内的高速精准移动与稳定接触。
三、芯明天压电精密位移平台
芯明天压电纳米定位台和压电马达位移台两种精密定位方案，分别承载光学耦合精调与电学探针定位两大核心工序，适配晶圆级光电协同测试的全流程需求，为硅光芯片的自动化测试、高精度参数标定与良率提升提供稳定运动支撑。
1.芯明天P11.XYZ100小体积压电纳米定位台——光纤波导纳米级精调
P11.XYZ100系列压电纳米定位台主要用于搭载光纤阵列模组，专注于光学耦合环节的三维纳米级精密定位，是保障光路低损耗、高稳定输入的核心运动单元。P11.XYZ100采用一体化柔性铰链无摩擦导向结构，结合机构放大式驱动原理与高性能压电陶瓷，实现无回程间隙、高刚性、高负载、免维护的运动特性。
·有效行程可达100μm，完全覆盖光学耦合扫描范围；
·纳米级定位分辨率与高重复定位精度，可精准锁定最优耦合点位；
·毫秒级快速响应，可快速完成三维扫描，缩短对准时间，提升测试效率；
·体积紧凑、集成性强，可适配狭小测试腔体。
技术参数
| 型号 | P11.XYZ100S/K |
| 运动自由度 | X、Y、Z |
| 驱动控制 | 3驱动，3传感 |
| 标称行程范围（0~120V） | 80μm/轴 |
| Max.行程范围（0~150V） | 100μm/轴 |
| 传感器类型 | SGS/- |
| 分辨率 | 3nm/0.1nm |
| 重复定位精度 | 0.05%F.S./- |
| 俯仰/偏航/滚动 | <10μrad |
| 推/拉力 | 30N/5N |
| 运动方向刚度 | X0.25/Y0.3/Z0.2N/μm |
| 空载谐振频率 | X0.2/Y0.3/Z0.18kHz |
| 空载阶跃时间 | 20ms/0.8ms |
| 承载能力 | 0.6kg |
| 静电容量 | 0.8μF/轴 |
| 重量 | 230g |
2.芯明天N56.XYZ50三维压电马达位移台——探针精准定位
N56.XYZ50系列压电马达位移台主要承载探针座模组，用于整片晶圆范围内的大范围点位切换与焊盘精准对位。N56.XYZ50采用高精度压电微驱动技术，最大行程可达50mm，支持定制化调整，可适配大尺寸晶圆全域测试需求，实现多裸芯、多焊盘的快速切换定位。闭环版本内置光栅实时反馈，大行程移动后仍可保持高精度定位。
支持定制10^-6mbar超高真空版本，可满足真空环境下的精密测试工况，适配科研实验室高精度表征与特殊工艺测试场景。设备体积小巧、运行稳定，可精准控制探针接触姿态与位移，保障电信号采集的完整性与准确性。
技术参数
| 型号 | N56.XYZ50E/K |
| 运动自由度 | X、Y、Z |
| 传感器类型 | 光栅传感器 |
| 标称行程范围 | 50mm或±25mm/轴 |
| 速度上限 | 3mm/s（可选更高速版本） |
| 分辨率 | 5nm |
| 重复定位精度 | 0.3μm/- |
| 承载能力 | 0.15kg |
| 重量 | 435g/260g |
3.芯明天H64A系列六轴压电纳米定位台——晶圆六维姿态调整
在常规平移对位之外，硅光芯片的晶圆级测试对晶圆姿态、光路角度平行度同样有要求：晶圆微小俯仰、偏转、倾斜偏差，都会引发耦合效率下降、测试重复性差等问题。因此，测试系统常需要额外配备多自由度的角度调节单元，以确保光纤光轴与芯片耦合面之间达到最佳的姿态匹配。H64A.XYZTR2S/K-C系列六轴压电纳米定位台可实现X、Y、Z三轴直线位移与θx、θy、θz三轴偏转姿态调节，适配硅光晶圆姿态微调。
技术参数
| 型号 | H64A.XYZTR2S/K-C |
| 运动自由度 | X、Y、Z、θx、θy、θz |
| 驱动控制 | 6驱动，6传感 |
| XYZ标称行程范围 （0~120V） |
X±7μm/Y±7.5μm/Z125μm |
| XYZ Max.行程范围 （0~150V） |
X±9μm/Y±9.5μm/Z155μm |
| θxθyθz标称偏转角度 （0~120V） |
θxθy±0.9mrad/θz±0.8mrad |
| θxθyθzMax.行程范围 （0~150V） |
θxθy±1.1mrad/θz±1mrad |
| 传感器类型 | SGS/- |
| 直线分辨率 | X0.56、Y0.61、Z5nm/XY0.2、Z1.5nm |
| 偏转分辨率 | 0.06μrad（≈0.015秒）/0.025μrad（＜0.01秒） |
| 重复定位精度 | XY0.04、Z0.02、θxθyθz0.02%F.S./- |
| 空载谐振频率 | X562、Y630、Z338、θz380Hz |
| 带载谐振频率@10kg | X220、Y210、Z109、θz112Hz |
| 承载能力 | 12kg |
| 静电容量 | XY7.2、θxθyZ21.6、θz50μF |
| 闭环阶跃时间 | 40ms@1Hz，1/10幅值 |
| 材质 | 不锈钢、铝合金 |
| 重量 | 6.45kg（不含线） |
| 连接器 | DB15公头×1+DB15母座×1 |
