前 言
本文档详细介绍了Linux-RT实时内核的性能测试方法，以及使用Linux-RT内核进行系统开发和应用开发的使用说明。
开发环境
Windows开发环境：Windows1064bit、Windows764bit
Linux开发环境：VMware16.2.5、Ubuntu20.04.6 64bit
LinuxSDK：LinuxSDK-[版本号]（基于rk3562_linux_sdk_release_v1.2.0）
系统版本：Tronlong-Desktop 20.04、Linux-5.10.209、Linux-RT-5.10.209、U-Boot-2017.09
交叉编译工具链：
应用开发交叉编译工具链：aarch64-linux-gnu-gcc（版本为9.4.0）
U-Boot开发、内核开发：gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf
备注：本文基于2GByte LPDDR4X、16GByte eMMC配置单板机进行演示。
术语表
为便于阅读，下表对文档出现的关键术语进行解释；对于广泛认同释义的术语，在此不做注释。
注意事项
我司默认使用的是Linux内核，同时提供了Linux-RT内核位于产品资料“4-软件资料LinuxKernelimagelinux-5.10-[版本号]-[Git系列号]”目录下。请按照如下方法替换为Linux-RT内核。
将Linux-RT内核镜像boot-rt.img拷贝至单板机系统任意目录下。执行如下命令，替换内核镜像至eMMC，单板机重启生效。
备注：如需固化至系统系统启动卡，请将命令中的"mmcblk0p3"替换为"mmcblk1p3"。
Target# dd if=boot-rt.img of=/dev/mmcblk0p3conv=fsync
Target# sync
Target# reboot
图 1
图 2 Linux-RT内核
1Linux-RT介绍
我司提供的Linux-RT内核应用了开源的RT PREEMPT机制进行补丁。PREEMPT_RT补丁的关键是最小化不可抢占的内核代码量，同时最小化必须更改的代码量，以便提供这种附加的可抢占性。Linux-RT内核增加PREEMPT_RT补丁后，增加了系统响应的确定性和实时性，但是代价是CPU性能降低。
Linux-RT内核与普通Linux内核相比，几个主要的相同之处是：
（1）具有相同的开发生态系统，包括相同工具链、文件系统和安装方法，以及相同的POSIX API等。
（2）仍然存在内核空间和用户空间的划分。
（3）Linux应用程序在用户空间中运行。
Linux-RT内核与普通Linux内核在常规编程方式上的几个主要不同之处是：
（1）调度策略。
（2）优先级和内存控制。
（3）基于Linux-RT内核的应用程序使用了调度策略后，系统将根据调度策略对其进行调优。
2Linux系统实时性测试
本章节主要介绍使用Cyclictest延迟检测工具测试Linux系统实时性的方法。Cyclictest是rt-tests测试套件下的一个测试工具，也是rt-tests下使用最广泛的测试工具，一般主要用来测试内核的延迟，从而判断内核的实时性。
Cyclictest常用于实时系统的基准测试，是评估实时系统相对性能的最常用工具之一。Cyclictest反复测量并精确统计线程的实际唤醒时间，以提供有关系统的延迟信息。它可测量由硬件、固件和操作系统引起的实时系统的延迟。
为了测量延迟，Cyclictest运行一个非实时主线程（调度类SCHED_OTHER），该线程以定义的实时优先级（调度类SCHED_FIFO）启动定义数量的测量线程。测量线程周期性地被一个到期的计时器（循环报警）所定义的间隔唤醒，随后计算有效唤醒时间，并通过共享内存将其传递给主线程。主线程统计延迟值并打印最小、最大和平均延迟时间。
参考链接：https://wiki.linuxfoundation.org/realtime/documentation/howto/tools/cyclictest/start?s=cyclictest。
2.1Linux、Linux-RT实时性对比
本次测试结合Iperf和Cyclictest工具，对比测试基于Linux-RT-5.10.209内核和Linux-5.10.209内核的系统实时性能。此处使用Iperf工具不断触发系统中断，提高中断处理负载，以便更好测试系统实时特性。
在Ubuntu执行如下命令查看IP地址，并以服务器模式启动Iperf测试。
Host# ifconfig
Host# iperf3 -s
图 3
分别使用Linux-RT-5.10.209内核和Linux-5.10.209内核启动单板机，执行如下命令以客户端模式启动Iperf，并连接至服务器端（Ubuntu系统）。"192.168.13.61"为Ubuntu的IP地址，"-t3600"设置测试时间为3600秒，"&"表示让程序在后台运行。
Target# iperf3 -c 192.168.13.61 -d -t3600 > /dev/null 2>&1 &
图 4
单板机系统默认已提供Cyclictest工具，进入单板机系统，执行如下命令使用Cyclictest工具测试系统实时性。
Target# cyclictest -t5 -p98 -m -D10m

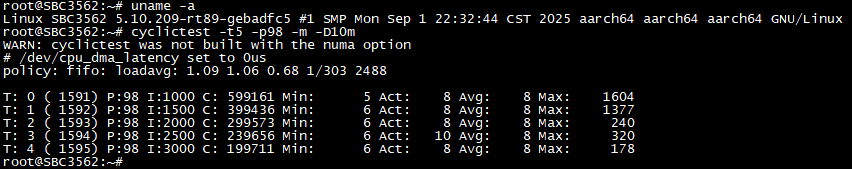

图 5 Linux-RT-5.10.209内核测试结果
图 6 Linux-5.10.209内核测试结果
对比测试数据，可看到基于Linux-RT-5.10.209内核的系统的延迟更加稳定，平均延迟、最大延迟更低，系统实时性更佳。

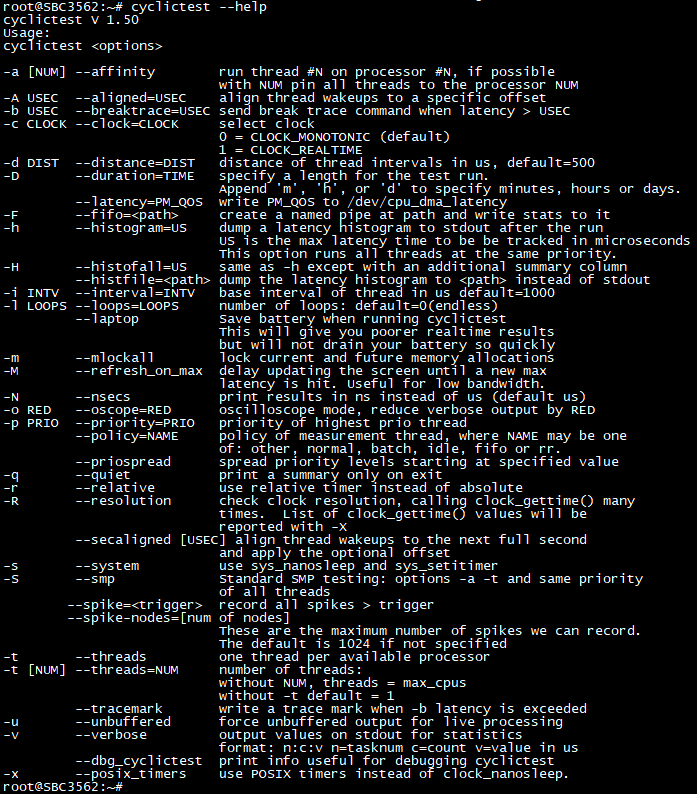

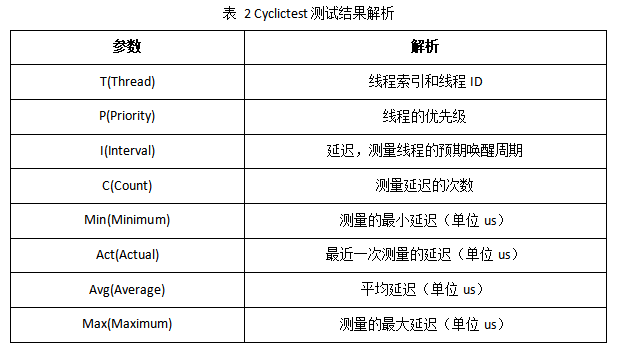

Cyclictest命令参数解析可执行"cyclictest --help"查看，如下图所示。
图 7
2.2Linux-RT性能测试
本次测试分别在CPU空载、满负荷（运行stress压力测试工具）、隔离CPU核心的情况下，对比评估Linux-RT内核的系统实时性。
2.2.1CPU空载状态
单板机上电启动，进入单板机系统，执行如下命令修改内核printk日志等级，避免内核打印信息影响实时测试。
Target# echo 1 > /proc/sys/kernel/printk
图 8
调整内存分配策略为"1"，禁用内存过度使用。避免出现OOM(Out-of-Memory) Killer攻击某些进程而产生延迟，影响测试结果。
Target# echo 1 > /proc/sys/vm/overcommit_memory
图 9
执行如下命令，基于CPU空载状况下测试系统的实时性。测试指令需运行12小时，请保持单板机长时间稳定工作，测试完成后将生成统计结果no_load_output文件。
Target# cyclictest -m -Sp99 -i1000 -h800 -D12h -q > no_load_output
图 10
参数解析：
-m：锁定当前和将来的内存分配；
-n：使用clock_nanosleep；
-S：采用标准SMP测试；
-p：设置线程优先级；
-i：设置线程的基本间隔；
-h：运行后将延迟直方图转储至标准输出，亦可指定要跟踪的最大延时时间（以微秒为单位）；
-D：指定测试运行时长，附加m（分钟）、h（小时）、d（天）指定；
-q：运行时不打印相关信息；
2.2.2CPU满负荷状态
单板机上电启动，进入单板机系统执行如下命令，修改内核printk日志等级，避免内核打印信息影响实时测试。
Target# echo 1 > /proc/sys/kernel/printk
图 11
调整内存分配策略为"1"，禁用内存过度使用。避免出现OOM(Out-of-Memory) Killer攻击某些进程而产生延迟，影响测试结果。
Target# echo 1 > /proc/sys/vm/overcommit_memory
图 12
执行如下命令，运行stress压力测试工具，使得CPU处于满负荷状态。
Target# stress-ng --cpu 4 --cpu-method=all --io 4 --vm 4 --vm-bytes 64M --timeout 43200s &
图 13
参数解析：
--cpu：指定压力测试的进程个数；
--cpu-method：指定CPU压力测试的方式；
--io：指定I/O测试的进程个数；
--vm：指定内存测试的进程个数；
--vm-bytes：指定每个内存测试进程中分配内存的大小；
--timeout：指定测试时长；
使用cyclictest工具测试CPU满负荷状态下的系统实时性能。测试指令需运行12小时，请保持单板机长时间稳定工作，测试完成后将生成统计结果overload_output文件。
Target# cyclictest -m -Sp99 -i1000 -h800 -D12h -q > overload_output
图 14
2.2.3隔离CPU核心状态
本次测试以隔离CPU3核心为例，通过降低系统上所运行的其他进程对隔离CPU3产生的延迟影响，确保CPU3进程的正常运行，进而评估Linux-RT内核的系统实时性。
单板机上电启动后，在U-Boot倒计时结束之前长按"Ctrl + C"进入U-Boot命令行模式，执行如下命令，修改环境变量，隔离CPU3核心。
备注：若从板载eMMC启动系统，请将命令中"sd"修改为"emmc"。
U-Boot# setenv bootargs "storagemedia=sd androidboot.storagemedia=sd androidboot.mode=normal isolcpus=3"
U-Boot# saveenv
U-Boot# reset
图 15
如需恢复U-Boot环境变量，在U-Boot命令行模式执行以下命令。

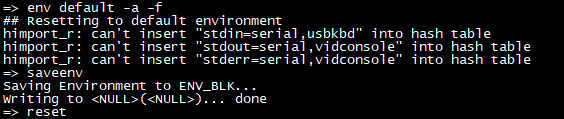

U-Boot# env default -f -a
U-Boot# saveenv
U-Boot# reset
图 16
进入单板机系统，执行如下命令，查看环境变量是否设置成功。
Target# cat /proc/cmdline
图 17
执行如下命令，修改内核printk日志等级，避免内核打印信息影响实时测试。
Target# echo 1 > /proc/sys/kernel/printk
图 18
调整内存分配策略为"1"，禁用内存过度使用。避免出现OOM(Out-of-Memory) Killer攻击某些进程而产生延迟，影响测试结果。
Target# echo 1 > /proc/sys/vm/overcommit_memory
图 19
执行如下命令，运行stress压力测试工具，使得CPU处于满负荷状态。
Target# stress-ng --cpu 4 --cpu-method=all --io 4 --vm 4 --vm-bytes 64M --timeout 43200s &
图 20
因CPU3核心被隔离，程序默认不会运行在CPU3上，需使用taskset工具将cyclictest测试程序运行在所有核心上，测试cyclictest在满负荷状态的CPU3的实时性能。测试指令需运行12小时，请保持单板机长时间稳定工作，测试完成后将生成统计结果iso_overload_output文件。
Target# taskset -c 0-3 cyclictest -m -Sp99 -i1000 -h800 -D12h -q > iso_overload_output
图 21
2.2.4统计结果分析
我司已提供脚本文件get_histogram.sh用于绘制统计结果直方图，位于产品资料“4-软件资料Demolinux-rt-demoscyclictest”目录下，请将该脚本文件拷贝至Ubuntu工作目录下。
图 22
在Ubuntu系统执行如下命令，安装gnuplot工具。

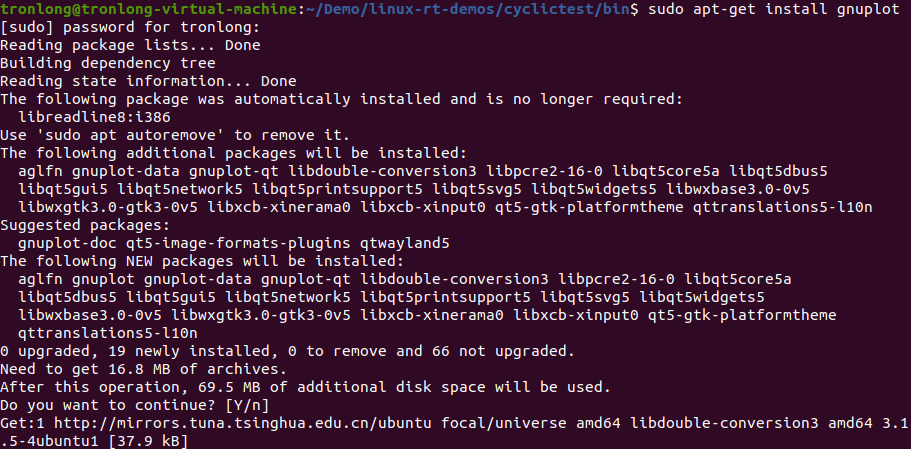

Host# sudo apt-get install gnuplot
图 23
（1）CPU空载状态

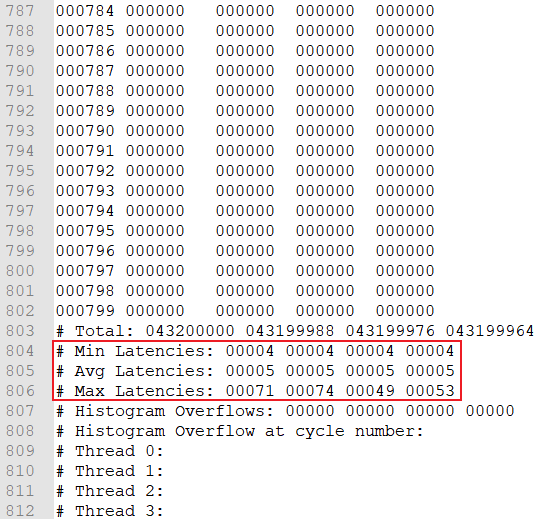

请将CPU空载状态下的统计结果no_load_output文件拷贝至Windows工作目录，使用Windows文本工具打开该文件并拖动至文件末尾，可查看Linux系统每个核心CPU0~CPU3的最小延迟(Min Latencies)、平均延迟(Avg Latencies)、最大延迟(Max Latencies)统计结果。
图 24

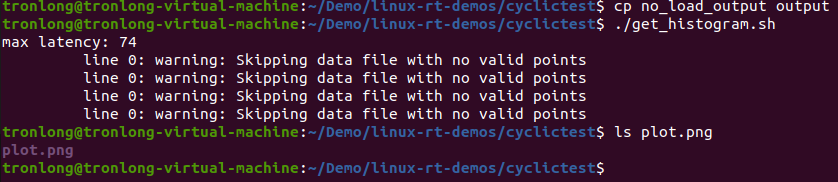

请将CPU空载状态下的统计结果no_load_output文件拷贝至Ubuntu，存放在get_histogram.sh同一目录下。拷贝no_load_output文件为output文件。执行如下命令生成直方图文件plot.png，请将其拷贝至Windows下并打开。
Host# cp no_load_outputoutput
Host# ./get_histogram.sh
图 25
图 26

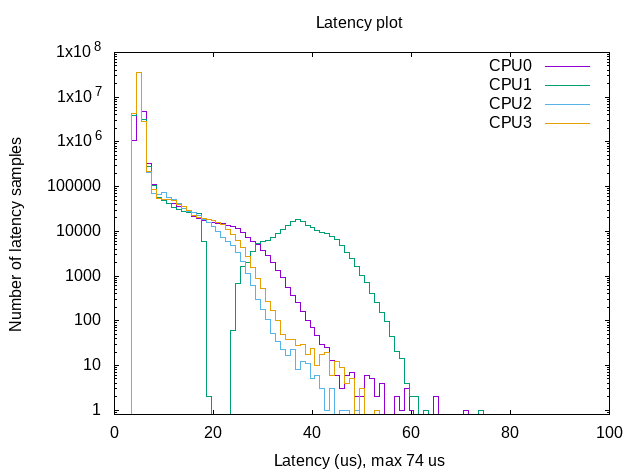

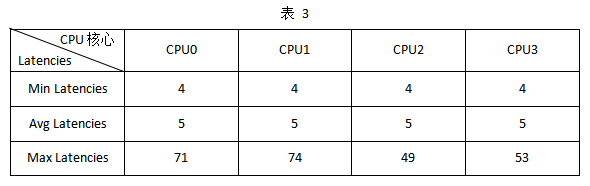

根据测试结果output文件数据以及结合直方图，可得主要数据如下表。本次测试中，CPU1核心Max Latencies值最大，为74us，CPU2核心的Max Latencies值最小，为49us。
备注：测试数据与实际测试环境有关，仅供参考。
（2）CPU满负荷状态

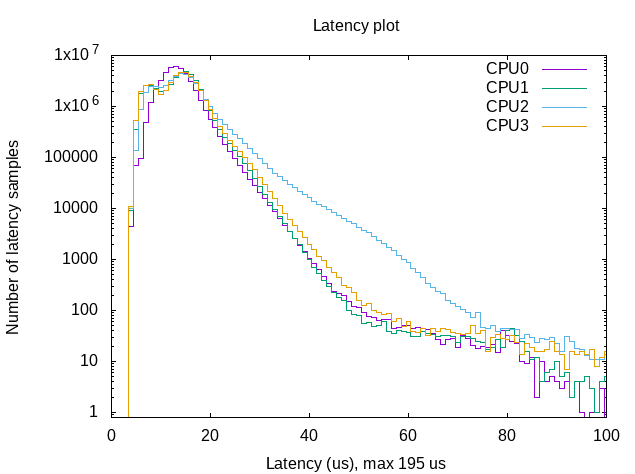

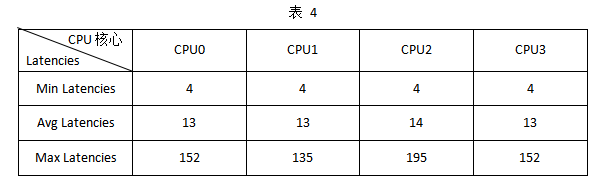

参考如上方法，分析CPU满负荷状态下的统计结果如下所示。本次测试中，CPU2核心Max Latencies值最大，为195us，CPU1核心的Max Latencies值最小，为135us。
图 27
（3）隔离CPU核心状态

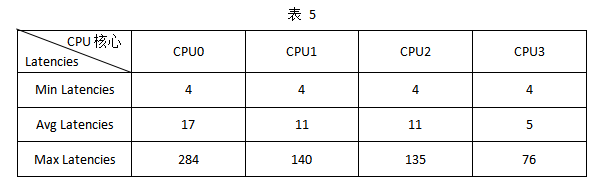

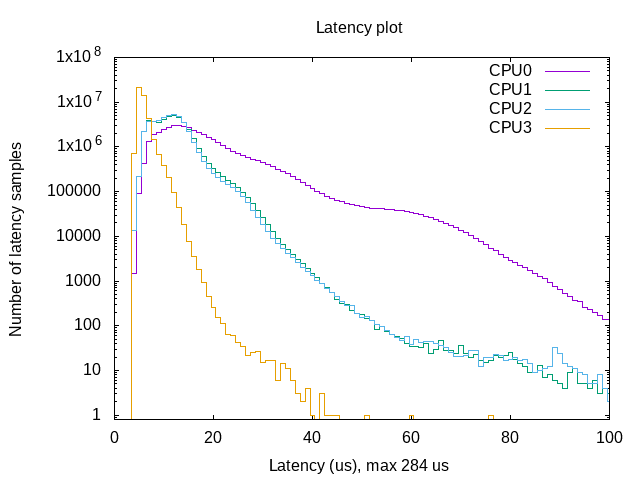

参考如上方法，分析隔离CPU核心状态下的统计结果如下所示。本次测试中，CPU0核心Max Latencies值最大，为284us，隔离CPU3核心的Max Latencies值最小，为76us。
图 28
根据CPU空载、CPU满负荷、隔离CPU核心三种状态的测试结果可知：当程序指定至隔离的CPU3核心上运行时，Linux系统延迟最低，可有效提高系统实时性。故推荐对实时性要求较高的程序（功能）指定至隔离的CPU核心运行。
