一、文件核心内容分析
（一）核心配置解析
该文件的配置主要分为PCM参数配置、路由配置、设备标识配置三类，是音频硬件抽象层（HAL）与底层ALSA驱动交互的基础。
1. PCM参数配置（音频数据格式定义）
定义了不同场景下的PCM（脉冲编码调制）数据格式，包括声道数、采样率、周期大小等关键参数，决定了音频数据的传输格式。
| 配置名称
|
适用场景
|
核心参数（channels/rate/format）
|
备注
|
| pcm_config
|
基础音频输出（如媒体播放）
|
2声道/ 44100Hz / S16_LE（16位小端）
|
通用播放场景默认配置
|
| pcm_config_in
|
基础音频输入（如录音）
|
2声道（默认）/ 44100Hz / S16_LE
|
支持参考声道扩展（PCM_REFERENCE_CHANNELS）
|
| pcm_config_in_low_latency
|
低延迟输入（如语音通话）
|
2声道/ 48000Hz / S16_LE
|
降低延迟以保证实时性
|
| pcm_config_sco
|
蓝牙SCO链路（语音）
|
1声道/ 8000Hz / S16_LE
|
蓝牙语音通话专用（窄带音频）
|
| pcm_config_hdmi_multi
|
HDMI多声道输出
|
6声道（可动态修改）/默认采样率/ S16_LE
|
支持多声道环绕声输出
|
| pcm_config_direct
|
直接输出（如SPDIF）
|
2声道/ 48000Hz / IEC958或S24_LE
|
用于数字音频直通（无解码，直接传输比特流）
|
2.路由配置（音频路径映射）
通过route_config结构体和路由表route_configs定义输入源与输出设备的对应关系，决定音频数据的物理传输路径（如扬声器、耳机、蓝牙等）。
•route_config结构体：包含播放路径（playback_route）、采集路径（capture_route）等，例如：
staticconststructroute_config media_speaker = {"media-speaker", // 播放路径（媒体→扬声器）"media-main-mic", // 采集路径（主麦克风）"playback-off", // 关闭播放时的路径"capture-off" // 关闭采集时的路径};
•路由表route_configs：二维数组，维度为[输入源][输出设备]，映射关系如下：
◦输入源：IN_SOURCE_MIC（麦克风）、IN_SOURCE_CAMCORDER（摄像机）、IN_SOURCE_VOICE_RECOGNITION（语音识别）等。
◦输出设备：OUT_DEVICE_SPEAKER（扬声器）、OUT_DEVICE_HEADSET（耳机）、OUT_DEVICE_BT_SCO（蓝牙SCO）等。
◦例如：route_configs[IN_SOURCE_MIC][OUT_DEVICE_SPEAKER] = &media_speaker，表示“麦克风输入→扬声器输出”使用media_speaker路由。
3.设备标识配置（硬件匹配列表）
定义了不同类型设备（如扬声器、HDMI、麦克风）的硬件标识列表，用于匹配系统中的实际声卡（通过解析/proc/asound/cards）。
| 设备列表名称
|
含义
|
示例元素（声卡名称）
|
| SPEAKER_OUT_NAME
|
扬声器输出设备列表
|
"rockchipcarrk33"、"realtekrt5616c"（codec名称）
|
| HDMI_OUT_NAME
|
HDMI输出设备列表
|
"rkhdmidpsound"、"rockchiphdmi"
|
| SPDIF_OUT_NAME
|
SPDIF输出设备列表
|
"ROCKCHIPSPDIF"、"rockchipspdif"
|
| MIC_IN_NAME
|
麦克风输入设备列表
|
"realtekrt5651co"、"rockchipes8316c"
|
| BT_IN_NAME/BT_OUT_NAME
|
蓝牙输入/输出设备列表
|
"rockchipbt"（蓝牙音频设备）
|
（二）核心函数解析
函数主要围绕设备管理、路由控制、流操作三大核心功能，实现音频设备的打开、配置、数据传输等流程。
1.设备管理函数
•get_output_device_id/get_input_source_id：
将Android标准音频设备类型（如AUDIO_DEVICE_OUT_SPEAKER）转换为内部ID（如OUT_DEVICE_SPEAKER），用于路由表索引。
示例：AUDIO_DEVICE_OUT_SPEAKER→OUT_DEVICE_SPEAKER。
•name_match/is_specified_out_sound_card：
设备匹配函数，通过比较声卡名称（从/proc/asound/cards读取）与SPEAKER_OUT_NAME等列表中的标识，确定当前可用硬件设备。
•device_lock/device_unlock：
线程安全函数，通过互斥锁保护音频设备操作（如流的创建/销毁），避免并发冲突。
2.路由控制函数
•getOutputRouteFromDevice/getInputRouteFromDevice：
根据输出/输入设备类型获取对应的路由ID（如SPEAKER_NORMAL_ROUTE、MAIN_MIC_CAPTURE_ROUTE），用于底层ALSA路由切换。
•force_non_hdmi_out_standby：
设备冲突处理函数，当HDMI激活时，强制其他输出设备（如扬声器）进入待机状态，避免音频同时从多个设备输出。
3.流操作函数
•adev_get_stream_out_by_io_handle_l/adev_get_stream_in_by_io_handle_l：
根据IO句柄查找对应的输出/输入流（stream_out/stream_in），用于流的状态管理（如启动、停止）。
•adev_add_stream_to_list：
将创建的流添加到设备的流列表中，维护流的生命周期（从创建到销毁）。
二、第三方算法集成方案
第三方算法（如降噪、音效增强、回声消除等）需嵌入音频数据流转链路中，核心是在输入数据读取后或输出数据写入前插入处理逻辑。
（一）集成位置
1.输入链路（录音）：
在麦克风采集的PCM数据被上层应用读取前处理（如降噪）。
对应代码位置：输入流的read回调函数（如stream_in.read），数据从pcm_read获取后，调用算法处理再返回给上层。
2.输出链路（播放）：
在上层应用发送的PCM数据写入硬件前处理（如音效增强）。
对应代码位置：输出流的write回调函数（如stream_out.write），数据传入后先调用算法处理，再通过pcm_write写入硬件。
（二）集成步骤
1.算法初始化（设备打开时）：
◦在音频设备打开（如open_output_stream或open_input_stream）时，根据当前PCM配置（pcm_config的采样率、声道数等）初始化算法（如分配缓冲区、设置参数）。
◦示例：在stream_out创建时，调用algorithm_init(&out->alg, out->pcm_config)。
1.数据处理（读写时）：
◦输入链路：在stream_in.read中，pcm_read获取原始数据后，调用algorithm_process_in(alg, pcm_data, processed_data)，再返回处理后的数据。
◦输出链路：在stream_out.write中，接收上层数据后，调用algorithm_process_out(alg, input_data, processed_data)，再通过pcm_write输出。
1.资源释放（设备关闭时）：
◦在流停止（stop_output_stream/stop_input_stream）或设备关闭时，调用algorithm_destroy(alg)释放算法占用的内存、线程等资源。
（三）注意事项
•数据格式匹配：算法输入输出格式需与PCM配置一致（如采样率、声道数、位深），必要时通过audio_format_convert进行格式转换。
•实时性：算法处理耗时需≤音频帧周期（如period_size/rate，例如44100Hz采样率、256帧周期对应的周期为～5.8ms），避免卡顿。
•线程安全：若算法涉及多线程操作，需通过device_lock/device_unlock加锁保护，避免数据竞争。
三、流程图与脑图（文字版）

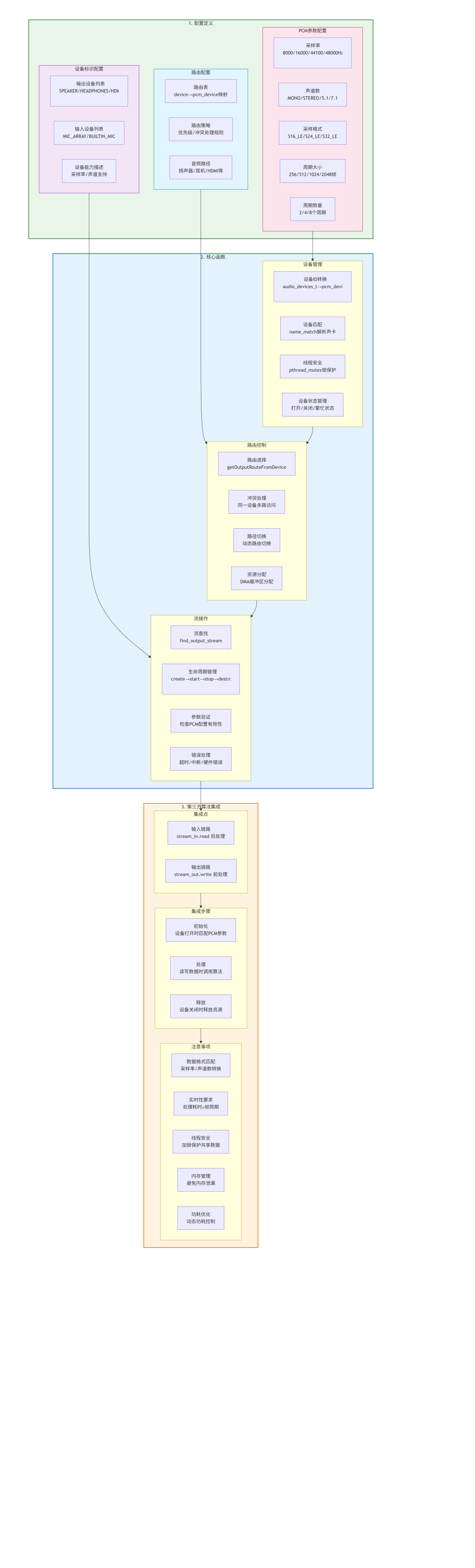

（一）音频数据流转与算法集成流程图
（二）核心模块与算法集成脑图
通过以上分析，可清晰理解audio_hw.c的核心逻辑及第三方算法的集成方式，实际操作时需根据具体算法接口调整处理逻辑，并严格测试实时性和兼容性。
