基本构成(简化理解)
输入通道：连接待测量的电路或信号源，是信号进入示波器的 “入口”。
垂直系统(Y 轴)：主要用于调节显示信号的 “幅度”(高度)，让不同大小的信号都能清晰显示。
水平系统(X 轴)：主要用于调节显示信号的 “时间尺度”(宽度)，控制单位长度代表的时间，以观察信号的变化速度。
显示屏：最终呈现波形图的界面，现代示波器多为液晶显示屏。
以上内容由深圳科瑞杰分享，如在选型/使用过程中有任何问题可留言咨询，深圳科瑞杰是横河DLM3000系列示波器、GP10/GP20无纸记录仪、WT310E数字功率计深莞惠区域唯一授权代理商。
横河数字示波器是一种在画面中显示不可见的电信号，使其可以被观测的设备。
画面上会显示电压随时间的变化。
横河数字示波器的画面
画面被划分成网格
→Division ”(或“Div”)
调整电压(垂直)轴及时间(水平)轴的
调整“1Div 的大小”，读取波形。
有用于指定波形显示时序的“触发器”功能和用于位置调整的“位置”设置功能。

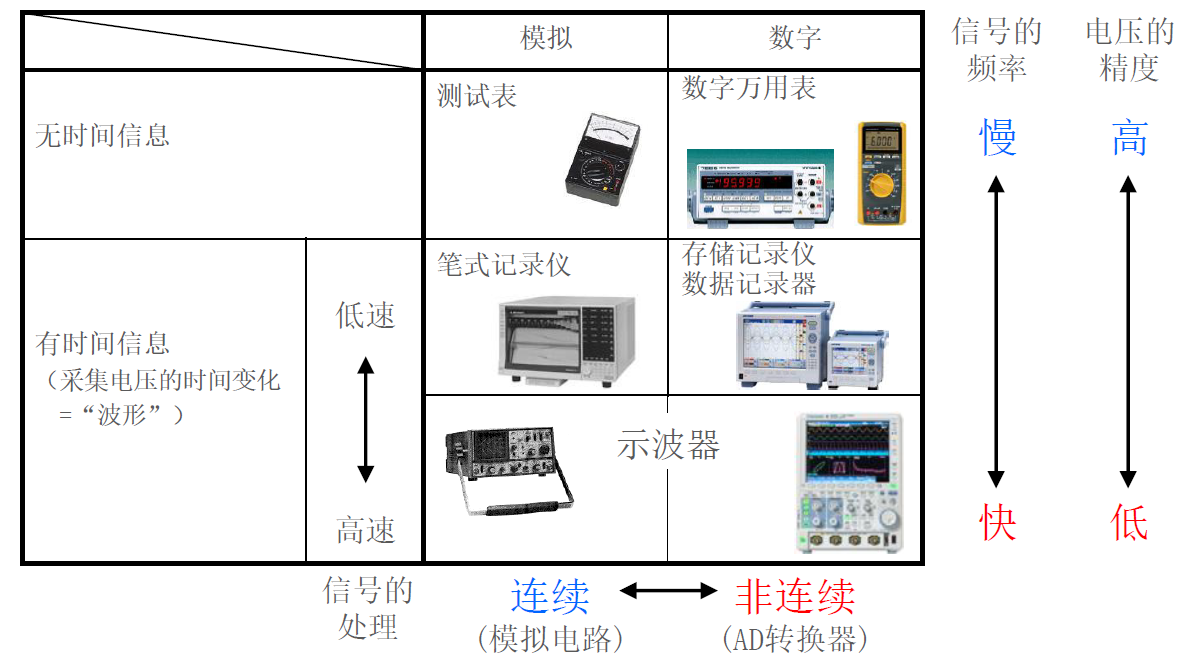

横河示波器与其他电压测量仪器
横河示波器是一种电子测量仪器，核心功能是将电信号(如电压、电流)随时间变化的规律转化为可视化的波形图，便于观察、分析信号的幅度、频率、相位等特征。
它的核心价值在于 “让不可见的电信号变可见”，是电子工程、通信、维修等领域的基础工具。
示波器的核心作用(应用场景)
信号观测：直接查看信号的形状，例如判断是正弦波、方波还是脉冲波。
参数测量：精准测量信号的关键指标，如电压峰值、信号周期(进而计算频率)、脉冲宽度等。
故障排查：在电路维修中，通过对比 “正常波形” 和 “实测波形”，定位信号异常的节点(如无信号、信号失真)。
信号对比：部分双通道 / 多通道示波器可同时显示两路及以上信号，直观对比它们的相位差、时序关系(如判断电路中信号的延迟)。
