EtherCAT简介
EtherCAT是一种基于以太网的实时控制协议，专为高速、高精度的实时控制设计。它支持高达1000 Mbps的数据传输速率，并且可以提供亚毫秒级的响应时间。EtherCAT通常用于要求高速和高可靠性的自动化系统，如机器人、自动化生产线和测试设备等。
RTU简介
RTU(Remote Terminal Unit)是一种用于远程数据采集和控制的设备，通常通过串行通信(如RS-485、RS-422)或以太网与主控制系统(如PLC或PC)进行通信。RTU常用于监控和控制现场设备，如传感器、阀门和执行器。
一、项目背景
在现代工业生产中，自动化控制系统的高效稳定运行对于提高生产效率、保证产品质量至关重要。然而，随着工业技术的发展，不同设备之间通信协议的差异成为系统集成的一大难题。在某汽车零部件制造工厂的生产线上，就面临着这样的问题：西门子PLC作为主站设备，采用EtherCAT协议进行高速数据传输和实时控制；而现场的温控器则采用Modbus RTU协议作为从站设备。两者的协议不兼容，导致数据无法直接交互，影响了整个生产系统的协同运行。
二、设备选型与品牌介绍

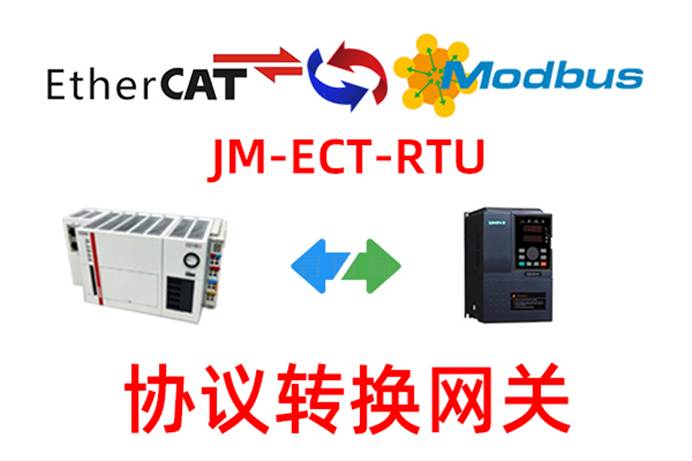

为了解决这一问题，工厂选用了捷米特品牌的EtherCAT转Modbus RTU协议转换网关，型号为JM-ECT-RTU。该网关具备以下特点：
高性能：支持主站周期时间最短1ms，最大输入输出字节数各为500字节，能够满足工业生产中大量数据的快速传输和实时性要求。
适应性强：工作环境温度范围为-45℃至85℃，湿度≤95%，能够适应工业现场的各种恶劣环境条件。
灵活配置：串口参数支持波特率1200bit/s至115200bit/s，以及多种数据位、校验位和停止位设置，可与不同厂家的Modbus RTU设备进行灵活适配。
西门子PLC型号为S7-1500，具备强大的处理能力和EtherCAT通信接口，能够实现高速、高精度的控制。温控器品牌为某知名品牌，型号为TC-3000，采用Modbus RTU协议进行数据传输，具有高精度的温度控制功能。
三、系统集成与配置
（一）硬件安装
PLC安装：将西门子S7-1500 PLC安装在控制柜内，并通过EtherCAT网线与其他EtherCAT从站设备进行连接，构建起EtherCAT总线网络。
网关安装：将捷米特JM-ECT-RTU网关通过DIN-35mm导轨安装在控制柜内，使用网线将其与PLC的EtherCAT接口相连，完成网关在EtherCAT网络中的接入。
温控器连接：将温控器的RS-485通信接口通过屏蔽双绞线与网关的Modbus RTU接口相连，确保线路连接牢固可靠，同时注意做好线路的屏蔽和抗干扰措施，以保证数据传输的稳定性。
（二）软件配置
PLC编程：使用西门子PLC的编程软件对PLC进行程序编写和组态配置，定义EtherCAT网络中的各个从站设备的地址和数据映射关系，包括捷米特EtherCAT转Modbus RTU协议转换网关以及直接接入EtherCAT网络的其他设备。
网关配置：通过捷米特提供的配置软件对JM-ECT-RTU网关进行参数设置，包括Modbus RTU总线的波特率、数据位、校验位、停止位等串口参数，以及与PLC进行数据交换的内存地址映射关系等。同时，将网关的ESI文件导入到PLC的组态工具中，完成网关在EtherCAT网络中的识别和配置。
温控器设置：在温控器中设置其Modbus RTU从站地址、波特率等通信参数，确保其与捷米特JM-ECT-RTU网关的Modbus RTU主站参数相匹配，能够正常建立通信连接。
四、系统调试
（一）通信测试
完成硬件安装和软件配置后，对整个系统进行上电调试。首先检查各个设备的电源指示灯和通信指示灯是否正常点亮，确认设备的供电和通信连接无误。然后在PLC中运行调试程序，通过EtherCAT网络向捷米特JM-ECT-RTU网关发送数据读取和写入指令，观察网关是否能够正确地将数据转发至Modbus RTU总线上的温控器，并将温控器的响应数据准确地返回给PLC。
（二）功能验证
使用上位机监控软件与PLC进行连接，实时监测生产现场的各种设备运行数据和生产过程参数，如温控器的温度设定值、实际温度值等信息。根据实际监测数据，对PLC的控制程序和温控器的参数进行优化调整，确保生产线的运行稳定性和生产质量符合工艺要求。
五、应用效果与收益
（一）高效的数据采集与传输
捷米特EtherCAT转Modbus RTU协议转换网关能够实时、准确地采集温控器的Modbus RTU数据，并快速转换为EtherCAT协议传输给西门子PLC。数据传输的实时性和可靠性得到了有效保障，确保了生产过程控制的及时性和准确性。
（二）系统集成与扩展性
该网关的应用实现了不同协议设备的无缝连接和协同工作，增强了整个汽车零部件制造自动化系统的集成度和灵活性。未来，如需进一步扩展系统功能或增加新的设备，只需对网关进行相应的配置修改和扩展，即可方便地实现系统升级。
（三）提升生产效率与质量
基于稳定可靠的通信和精确的数据采集，西门子PLC可以对温控器进行实时监控和精准控制。优化生产工艺，提高产品的质量和产量，降低了生产成本，增强了企业在市场中的竞争力。
六、总结与展望
在汽车零部件制造工厂的生产线上，捷米特EtherCAT转Modbus RTU协议转换网关成功地解决了西门子PLC与温控器之间的通信问题。它不仅实现了不同协议设备的高效集成和协同工作，还为企业的生产自动化和智能化升级提供了有力支持。随着工业4.0和智能制造的不断发展，协议转换网关在工业领域的应用将越来越广泛。
