LP6273是一款专为笔记本/显示器GOA(Gate On Array)TFT-LCD面板设计的少进多出的低功耗电平转换芯片，可将时序控制器(TCON)的低压逻辑信号转换为TFT-LCD面板所需的高低压驱动信号(-18V至40V)直接驱动液晶面板的栅极驱动电路(GOA)。
LP6273集成了8路CLK，2路STV，2路LC，一路Reset，一路VSSG，共14个输出通道。输入电源支持双路VGH,双路VGL, CLK采用2进多出架构，输入的CLK_IN的频率最高可以支持到500KHz，输出的CLK可灵活配置成4CLK/6CLK/8CLK等模式。其他低频通道均采用直进直出架构。芯片还配有4路可编程Set信号，方便客户根据不同的面板时序需求来灵活配置相关设定。
LP6273内置了两种模式的电荷共享功能，可通过外部Set2来开启或关闭此功能，开启电荷共享功能可降低系统功耗达到提升效率的目的。输出的LC1，LC2以及STV0的高电平Follow VGH2，此设计可以满足氧化物面板的应用需求。
LP6273应用电路简单，配置灵活。封装采用QFN4x4-32，可满足窄边PCBA的应用需求。
LP6273产品主要特点
高性能电平转换
宽电压覆盖：支持-18V至40V输出，最大输入耐压达55V(VGH-VGL)，适配各类TFT-LCD面板需求
高速响应：输入至输出延迟低至150ns，精准同步时序信号
高转换速率：支持4.7nF容性负载，输出上升/下降沿速率达75V/μs，确保信号快速切换
灵活配置，集成度高
多相位时序控制：支持4相/6相/8相时钟模式(通过SET1配置)，满足不同面板的时序需求
电荷共享功能：支持通道间或通道对地电荷共享(通过SET2配置)，功耗可降低约10%-15%
STV Xon状态可调：独立配置STV1/2跟随VGH或VGL(通过SET3配置)，满足不同面板关机需求
自动脉冲功能：支持RSTOUT自动脉冲启动(通过SET3配置)，满足不同面板开机RST需求
高可靠，多重保护功能
欠压锁定(UVLO)
过温保护(OTP)
OCP保护

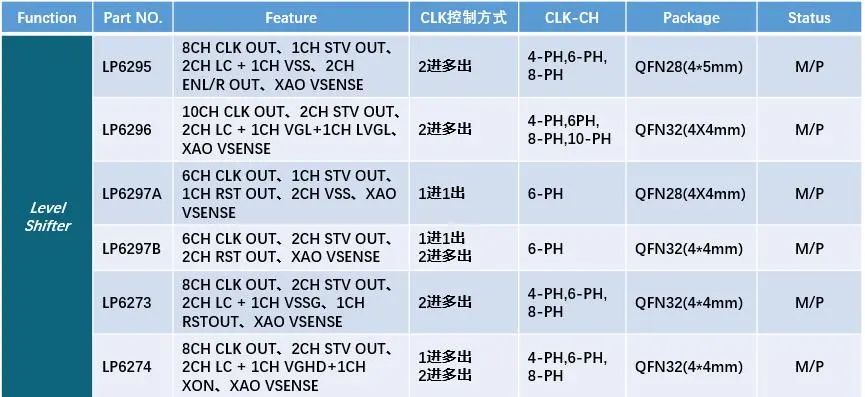

微源半导体目前有多种规格的电平转换芯片方案可供客户选择。包括多进多出，一进多出，两进多出等高频输出控制方式;输出的CLK通道涵盖4/6/8/10 等;不同的产品型号都各集成了一些特色功能，如电荷共享设定，1line/2line mode设定，OCP多档可调设定以及开机关机相关功能设定等。我们的产品能够满足不同需求的TV/MNT/NB显示屏应用。
具体性能参数指标可联系微源获取数据手册
